Описание

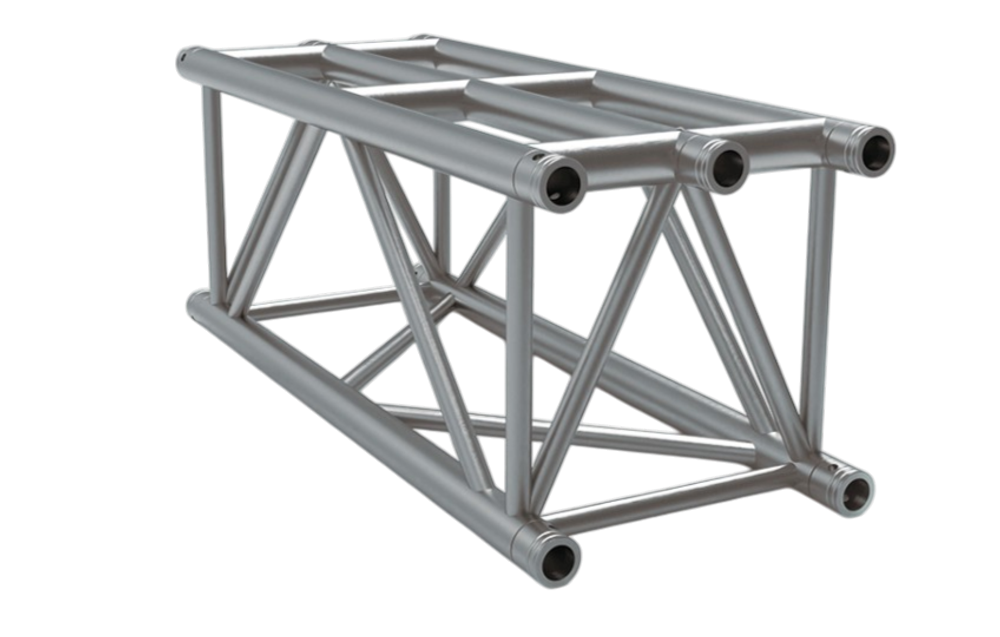

Пятитрубная квадратная ферма SD45 400×400 мм на коннекторах
Пятитрубная квадратная ферма SD45 400×400 мм — усиленная алюминиевая конструкция на коннекторах. Основные трубы Ø50×3,0 мм, перемычки Ø25×2,0 мм, раскосы Ø25×2,0 мм. Материал — высокопрочный алюминий 6061-T6/6082-T6.
Пятитрубная структура обеспечивает повышенную жёсткость и несущую способность. Отлично подходит для построения порталов, софитов и сложных сценических конструкций в прокатном и стационарном использовании.
Технические характеристики
| Длина пролёта, м | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
|---|---|---|---|---|---|---|---|---|
| Центральная нагрузка, кг | 2000 | 1200 | 800 | 700 | 530 | 490 | 425 | 300 |
| Допустимый прогиб, мм | 8 | 33 | 57 | 88 | 109 | 126 | 163 | 208 |
| Равномерно распределённая нагрузка, кг/м | 640 | 350 | 238 | 160 | 115 | 70 | 50 | 40 |
| Допустимый прогиб, мм | 20 | 30 | 54 | 80 | 102 | 151 | 170 | 192 |
Характеристики
Бренд
ZUMEN
Тип оборудования
Фермы
Материал
6061-T6/6082-T6
Диаметр трубы
50мм
Толщина стенки
3мм
Тип соединения
Коннектор
