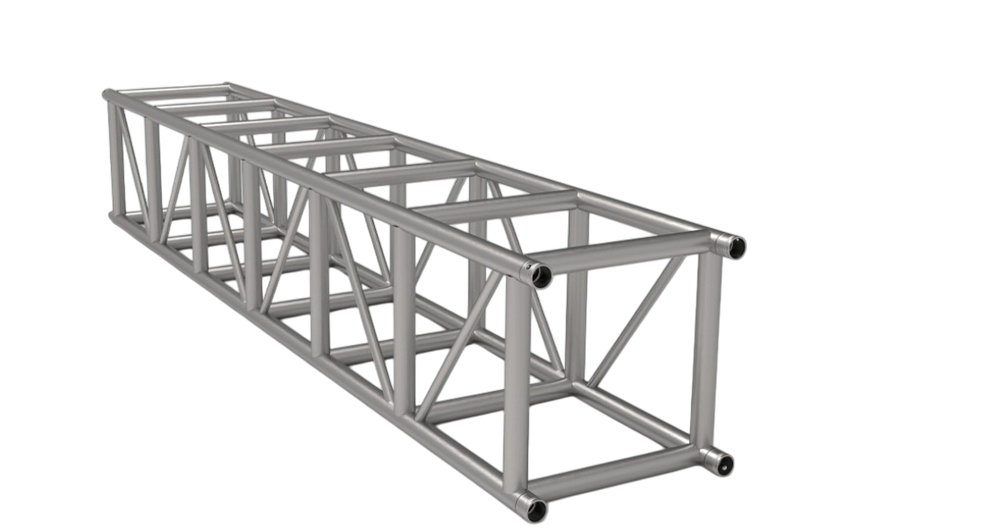

Ферма алюминиевая квадратная S524 520×520 мм усиленная
Квадратная ферма S524 — усиленная алюминиевая ферма сечением 520×520 мм. Основные трубы Ø50×4,0 мм, перемычки Ø50×2,0 мм, раскосы Ø25×2,0 мм. Материал — высокопрочный алюминий 6061-T6/6082-T6.
Выдерживает нагрузку до 2300 кг. Подходит для построения порталов, софитов и сценических конструкций в прокате и на стационарных площадках.
Технические характеристики
| Длина пролёта, м | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|---|
| Центральная нагрузка, кг | 2300 | 1510 | 1200 | 900 | 750 | 620 | 500 | 500 | 350 |
| Допустимый прогиб, мм | 15 | 28 | 42 | 85 | 104 | 138 | 162 | 205 | 260 |
| Равномерно распределённая нагрузка, кг/м | 700 | 420 | 276 | 180 | 130 | 90 | 63 | 50 | 40 |
| Допустимый прогиб, мм | 4 | 16 | 20 | 30 | 54 | 80 | 102 | 151 | 170 |
Характеристики
Бренд
ZUMEN
Тип оборудования
Фермы
Материал
6061-T6/6082-T6
Диаметр трубы
50мм
Толщина стенки
3мм
Тип соединения
Коннектор
