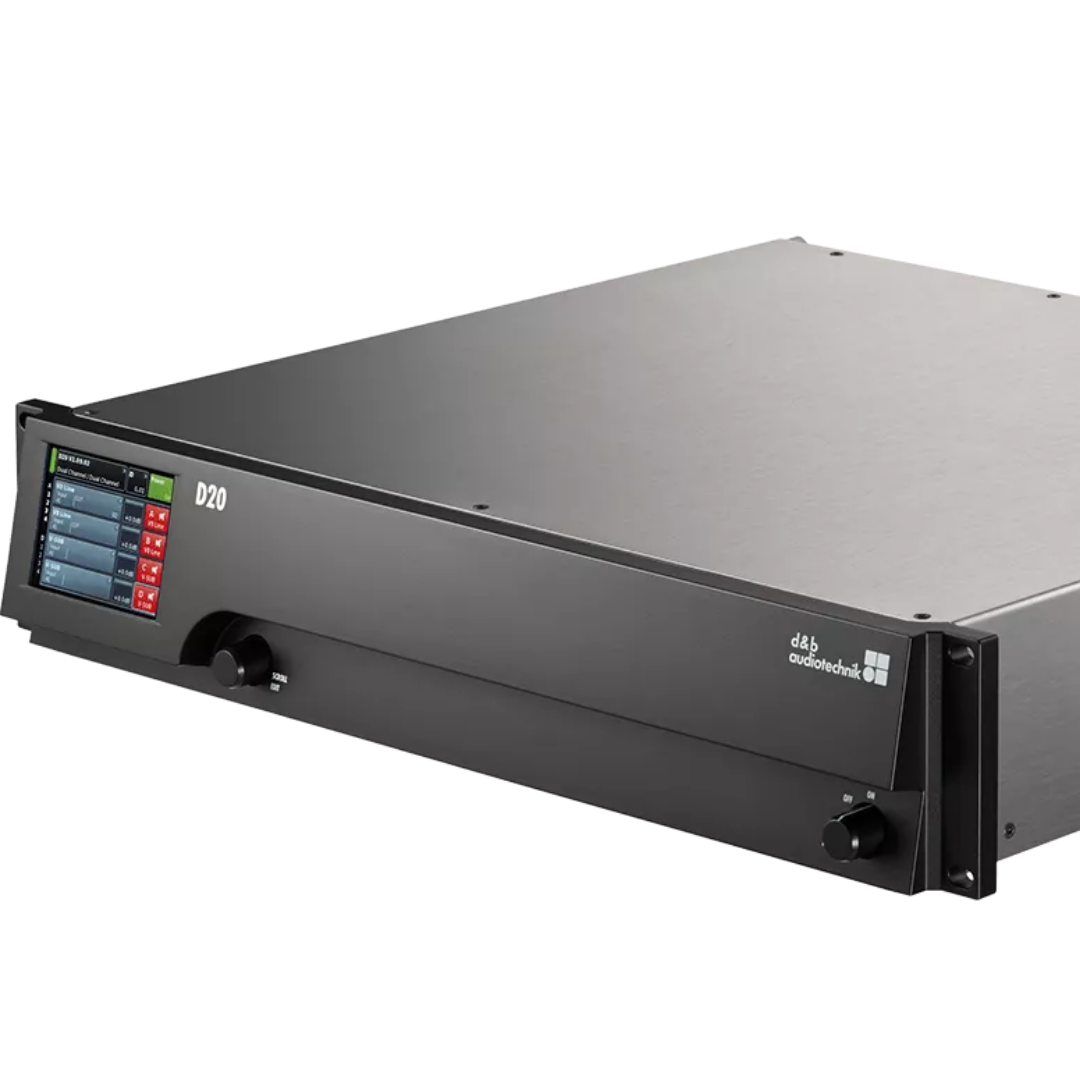

D20 четырехканальный усилитель мощности с DSP (Copy 1:1)
D20 — четырехканальный усилитель мощности класса D для мобильных звуковых комплектов и стационарных инсталляций. Встроенный DSP обеспечивает настройку каналов, эквализацию, задержку сигнала, маршрутизацию входов и управление параметрами акустической системы.
Усилитель оборудован четырьмя аналоговыми входами, цифровыми входами AES3, выходами NL4 и NL8, интерфейсами Ethernet и CAN. Управление выполняется с помощью цветного сенсорного TFT-дисплея и поворотного регулятора на передней панели.
Ключевые особенности
- Четыре независимых канала усиления
- Мощность до 4 × 1600 Вт при 4 Ом
- Встроенный DSP с частотой дискретизации 96 кГц
- Два 16-полосных эквалайзера на каждый канал
- Задержка сигнала до 10 секунд
- Аналоговые и цифровые входы AES3
- Интерфейсы Ethernet и CAN
- Выходные разъёмы NL4 и NL8
- Цветной сенсорный дисплей 3,5″
- Рэковый корпус высотой 2U
Характеристики
Модель: D20
Тип прибора: Усилитель мощности
Количество каналов: 4
Класс усилителя: D
Выходная мощность при 4 Ом, коэффициент амплитуды 6 дБ: 4 × 1000 Вт
Выходная мощность при 8 Ом, коэффициент амплитуды 6 дБ: 4 × 800 Вт
Выходная мощность при 4 Ом, коэффициент амплитуды 12 дБ: 4 × 1600 Вт
Выходная мощность при 8 Ом, коэффициент амплитуды 12 дБ: 4 × 800 Вт
Максимальное выходное напряжение: 117 В
Минимальное рекомендуемое сопротивление нагрузки: 4 Ом
Частотный диапазон: 35 Гц – 25 кГц, −1 дБ
Коэффициент нелинейных искажений и шум: менее 0,5%
Отношение сигнал/шум, аналоговый вход: более 104 дБ
Отношение сигнал/шум, цифровой вход: более 106 дБ
Коэффициент демпфирования: более 80
Коэффициент усиления: 31 дБ
Цифровая обработка сигнала
Частота дискретизации: 96 кГц
АЦП: 27 бит
ЦАП: 24 бит
Задержка аналогового входа: 0,3 мс
Задержка цифрового входа: 0,3 мс
Настраиваемая задержка: 0,3 мс – 10 с
Эквалайзер: 2 × 16 полос на каждый канал
Типы фильтров: PEQ, Notch, HiShlv, LoShlv, Asym
Генератор сигнала: розовый шум или синусоидальный сигнал 10 Гц – 20 кГц

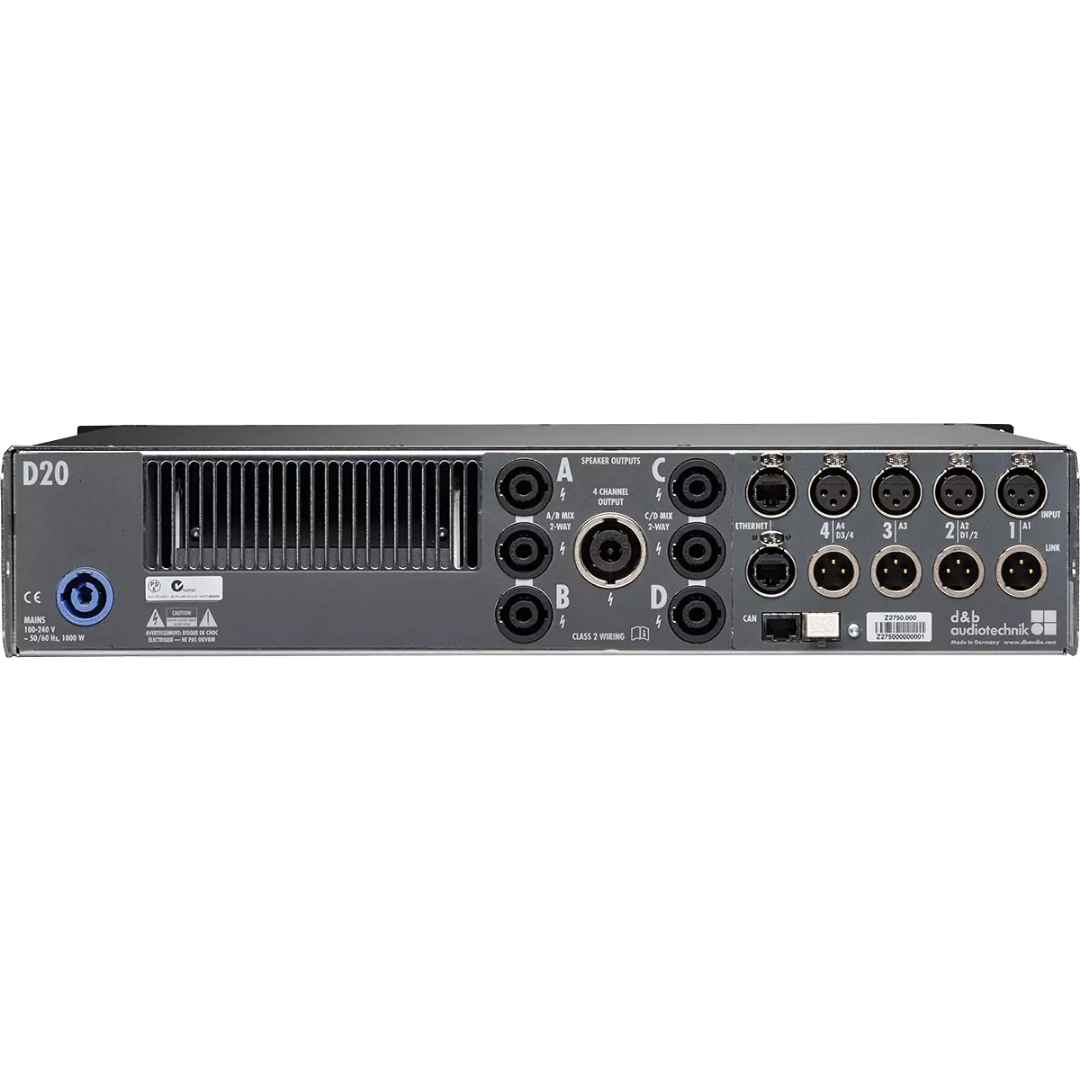

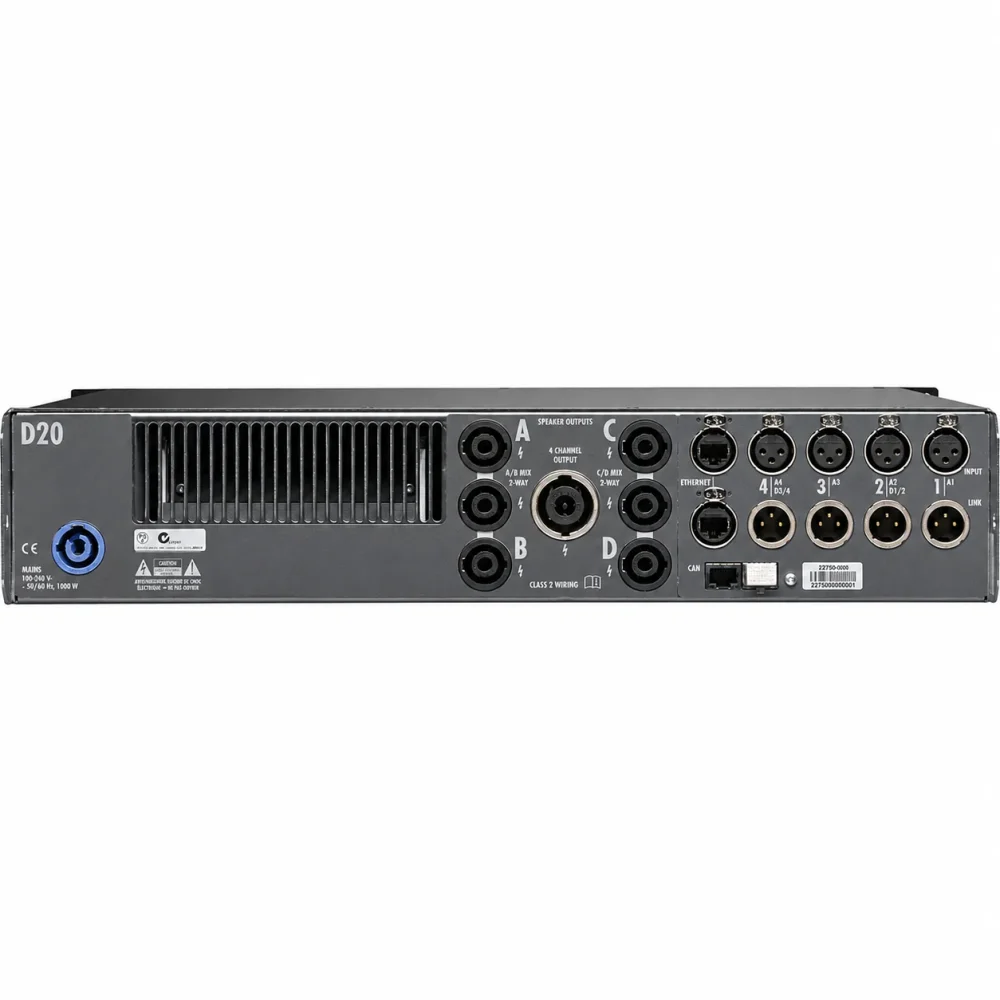

Входы и выходы
Аналоговые входы: 4 × XLR, балансные
Аналоговые LINK-выходы: 4 × XLR
Цифровые входы: 2 × XLR, AES3
Цифровые LINK-выходы: 2 × XLR
Выходы акустических систем: 4 × NL4
Выходы MIX/2-WAY: 2 × NL4
Четырехканальный выход: 1 × NL8
Ethernet: 2 × etherCON, 10/100 Мбит/с
CAN: 2 × RJ45

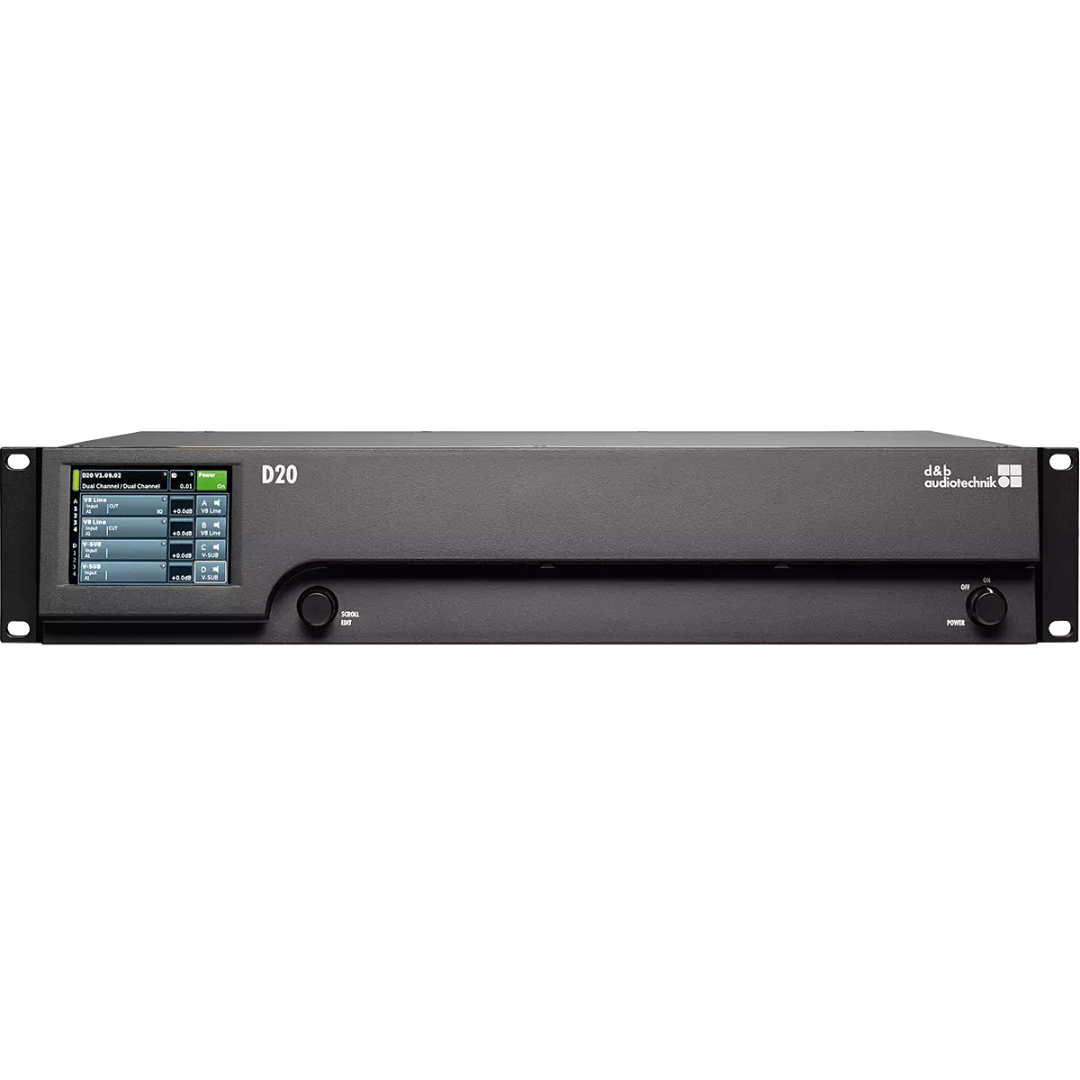

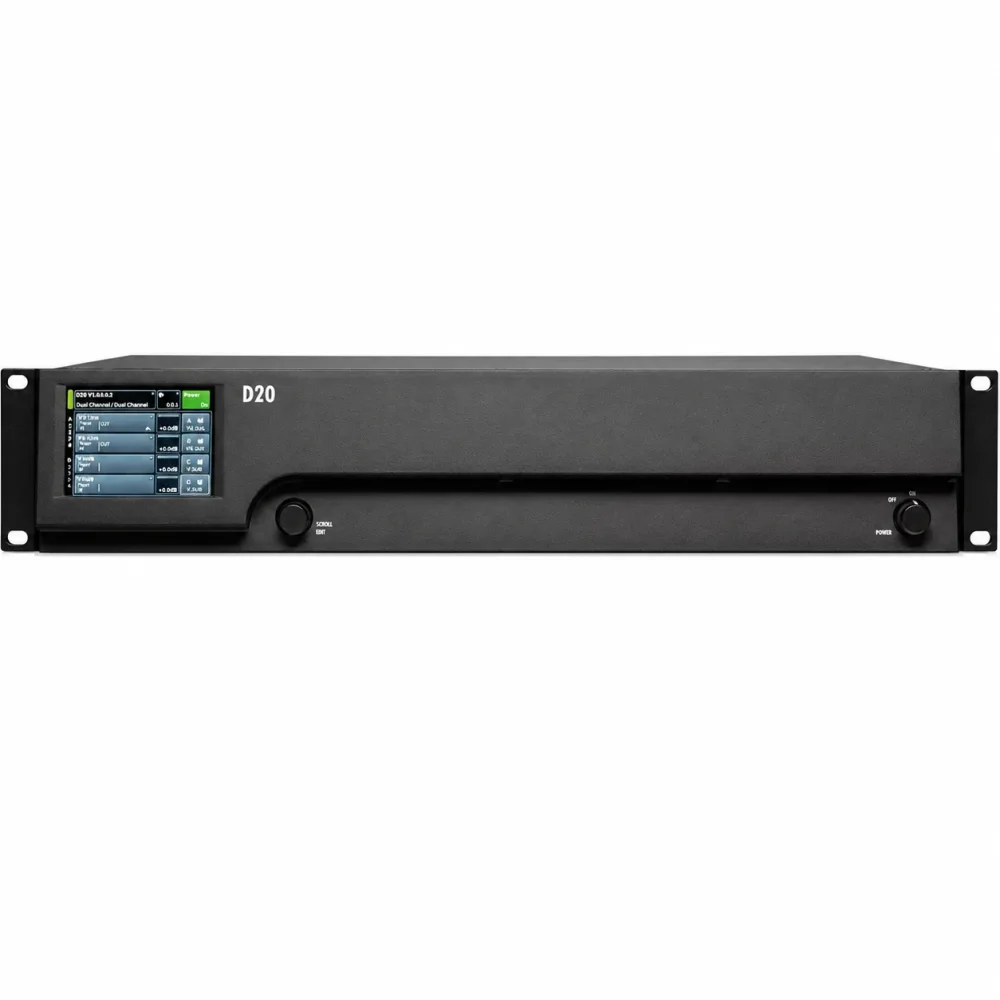

Управление
Дисплей: цветной сенсорный TFT-дисплей
Диагональ дисплея: 3,5″
Разрешение дисплея: 320 × 240 пикселей
Основной регулятор: цифровой поворотный SCROLL/EDIT
Дистанционное управление: Ethernet и CAN
Питание и защита
Напряжение питания: 100–240 В
Частота сети: 50–60 Гц
Тип блока питания: импульсный, с активной коррекцией коэффициента мощности
Сетевой разъём: powerCON
Потребление в режиме ожидания: 9 Вт
Потребление без нагрузки: 48 Вт
Пиковая кратковременная потребляемая мощность: 2,2 кВт
Защита по выходному току: 45 А
Защита от перегрева: есть
Защита от постоянного напряжения на выходе: есть
Защита от перегрузки по напряжению: до 400 В переменного тока
Подавление щелчков при включении: есть
