Описание

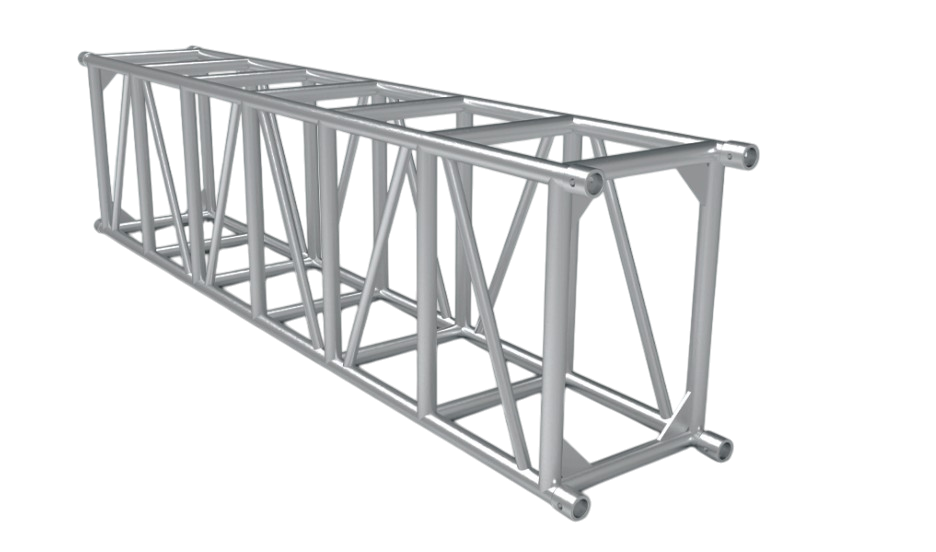

Ферма алюминиевая прямоугольная S764 520×760 мм с усиливающими фланцами
Прямоугольная ферма S764 — усиленная алюминиевая ферма сечением 520×760 мм с дополнительными усиливающими фланцами. Основные трубы Ø50×3,0 мм, перемычки Ø25×2,0 мм, раскосы Ø25×2,0 мм. Материал — высокопрочный алюминий 6061-T6/6082-T6.
Усиливающие фланцы значительно повышают жёсткость. Подходит для порталов, софитов и средних сценических конструкций в прокате.
Технические характеристики
| Длина пролёта, м | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Центральная нагрузка, кг | 3000 | 1850 | 1567 | 1365 | 1228 | 1060 | 883 | 708 | 555 | 500 | 370 |
| Допустимый прогиб, мм | 25 | 43 | 62 | 98 | 93 | 115 | 135 | 154 | 174 | 216 | 275 |
| Равномерно распределённая нагрузка, кг/м | 920 | 490 | 295 | 199 | 146 | 118 | 74 | 65 | 60 | 40 | 30 |
| Допустимый прогиб, мм | 14 | 30 | 42 | 67 | 92 | 138 | 167 | 202 | 235 | 290 | 350 |
Характеристики
Бренд
ZUMEN
Тип оборудования
Фермы
Материал
6061-T6/6082-T6
Диаметр трубы
50мм
Толщина стенки
3мм
Тип соединения
Коннектор
