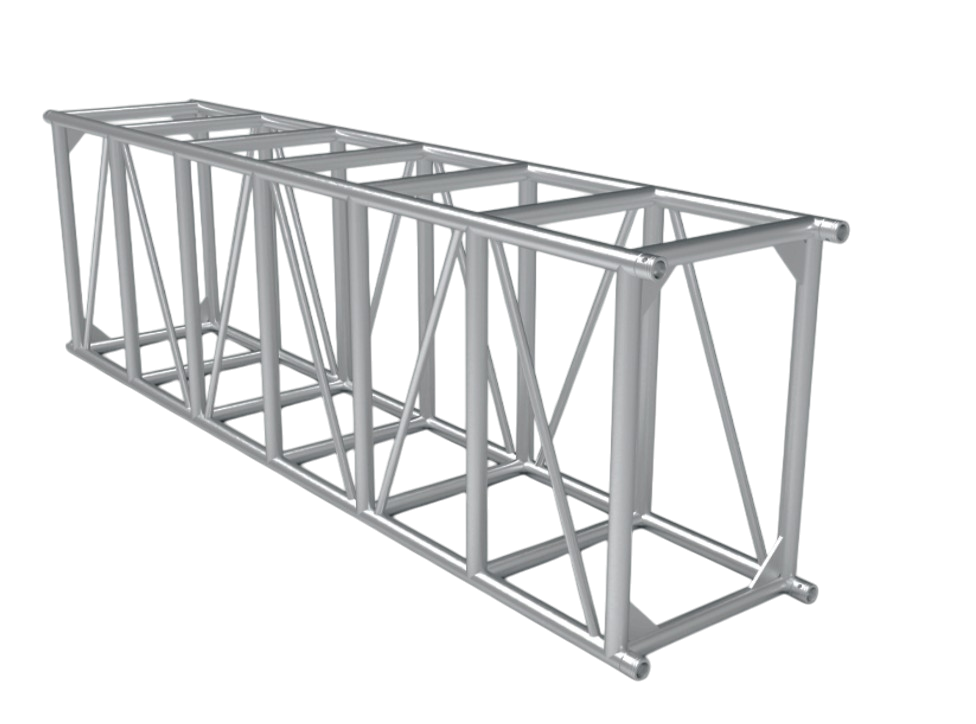

Ферма алюминиевая прямоугольная S694 600×900 мм усиленная
Прямоугольная ферма S694 — усиленная алюминиевая ферма сечением 600×900 мм с усиливающими фланцами. Основные трубы Ø50×4,0 мм, перемычки Ø50×4,0 мм, раскосы Ø30×2,0 мм. Материал — высокопрочный алюминий 6061-T6/6082-T6.
Надёжное решение для средних и больших пролётов с нагрузкой до 2615 кг.
Технические характеристики
| Длина пролёта, м | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Центральная нагрузка, кг | 2615 | 2215 | 1850 | 1577 | 1365 | 1211 | 1056 | 900 | 800 | 700 | 500 |
| Допустимый прогиб, мм | 41 | 50 | 63 | 76 | 96 | 116 | 134 | 162 | 155 | 216 | 280 |
| Равномерно распределённая нагрузка, кг/м | 450 | 312 | 255 | 199 | 146 | 118 | 102 | 78 | 67 | 52 | 40 |
| Допустимый прогиб, мм | 38 | 44 | 69 | 85 | 102 | 126 | 147 | 180 | 208 | 252 | 292 |
Характеристики
Бренд
ZUMEN
Тип оборудования
Фермы
Материал
6061-T6/6082-T6
Диаметр трубы
50мм
Толщина стенки
4мм
Тип соединения
Коннектор
