Описание

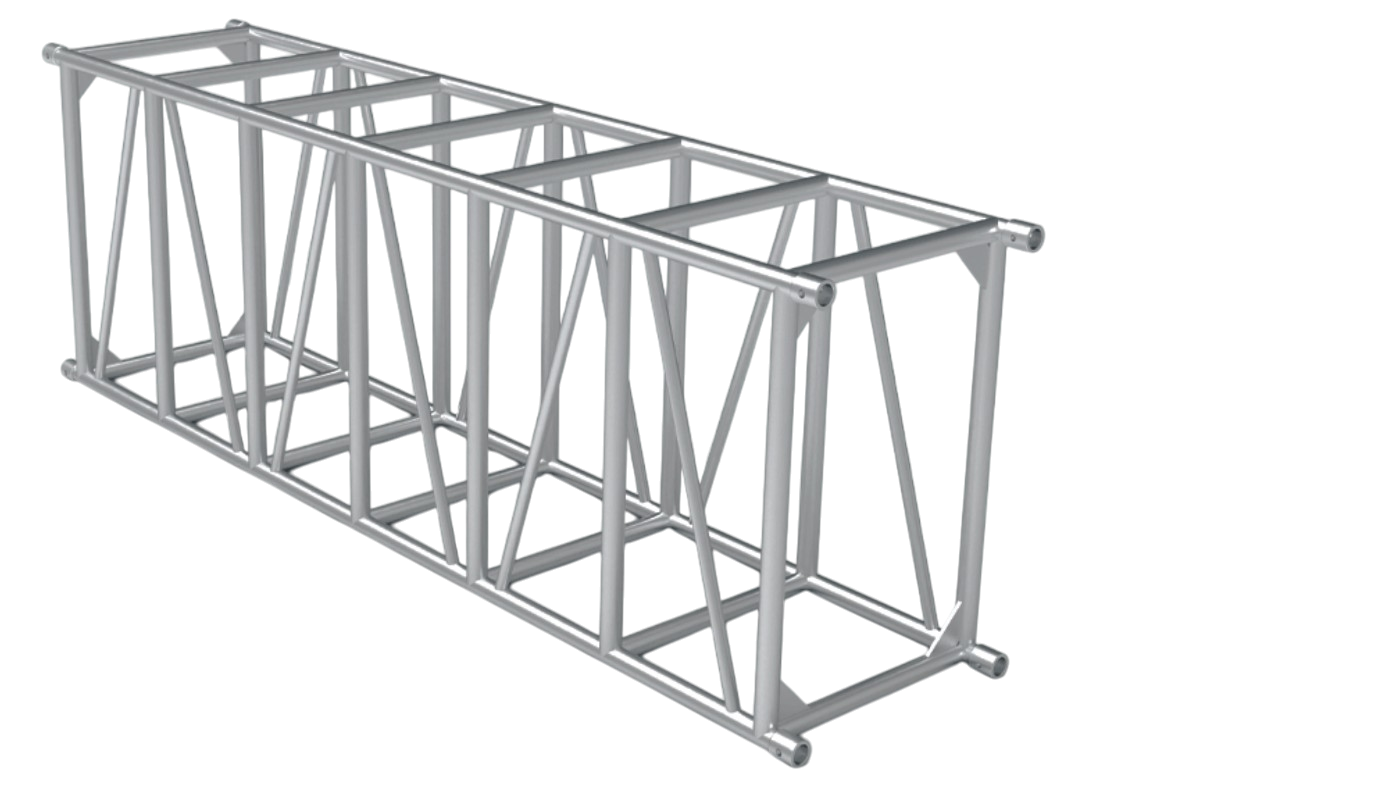

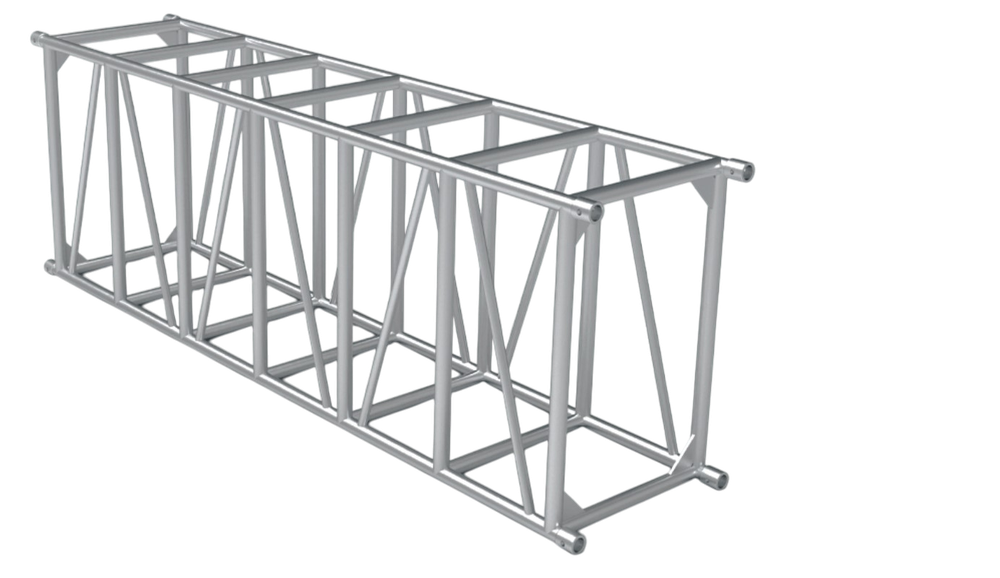

Ферма алюминиевая прямоугольная S1010 670×1010 мм
Прямоугольная ферма S1010 — усиленная алюминиевая ферма сечением 670×1010 мм. Основные трубы Ø50×3,0 мм, перемычки Ø50×2,0 мм, раскосы Ø30×2,0 мм. Материал — высокопрочный алюминий 6061-T6/6082-T6.
Хорошо сбалансированная ферма для построения порталов, больших сцен и сложных конструкций в прокате.
Технические характеристики
| Длина пролёта, м | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 36 | 40 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Центральная нагрузка, кг | 2800 | 2436 | 2010 | 1500 | 1400 | 1365 | 1211 | 1056 | 900 | 800 | 700 | 500 | 320 |
| Допустимый прогиб, мм | 15 | 23 | 48 | 64 | 76 | 94 | 116 | 133 | 160 | 157 | 214 | 280 | 238 |
| Равномерно распределённая нагрузка, кг/м | 368 | 288 | 250 | 199 | 199 | 146 | 118 | 102 | 78 | 67 | 52 | 40 | 30 |
| Допустимый прогиб, мм | 20 | 35 | 65 | 85 | 85 | 102 | 126 | 147 | 180 | 208 | 252 | 292 | 362 |
Характеристики
Бренд
ZUMEN
Тип оборудования
Фермы
Материал
6061-T6/6082-T6
Диаметр трубы
50мм
Толщина стенки
3мм
Тип соединения
Коннектор
