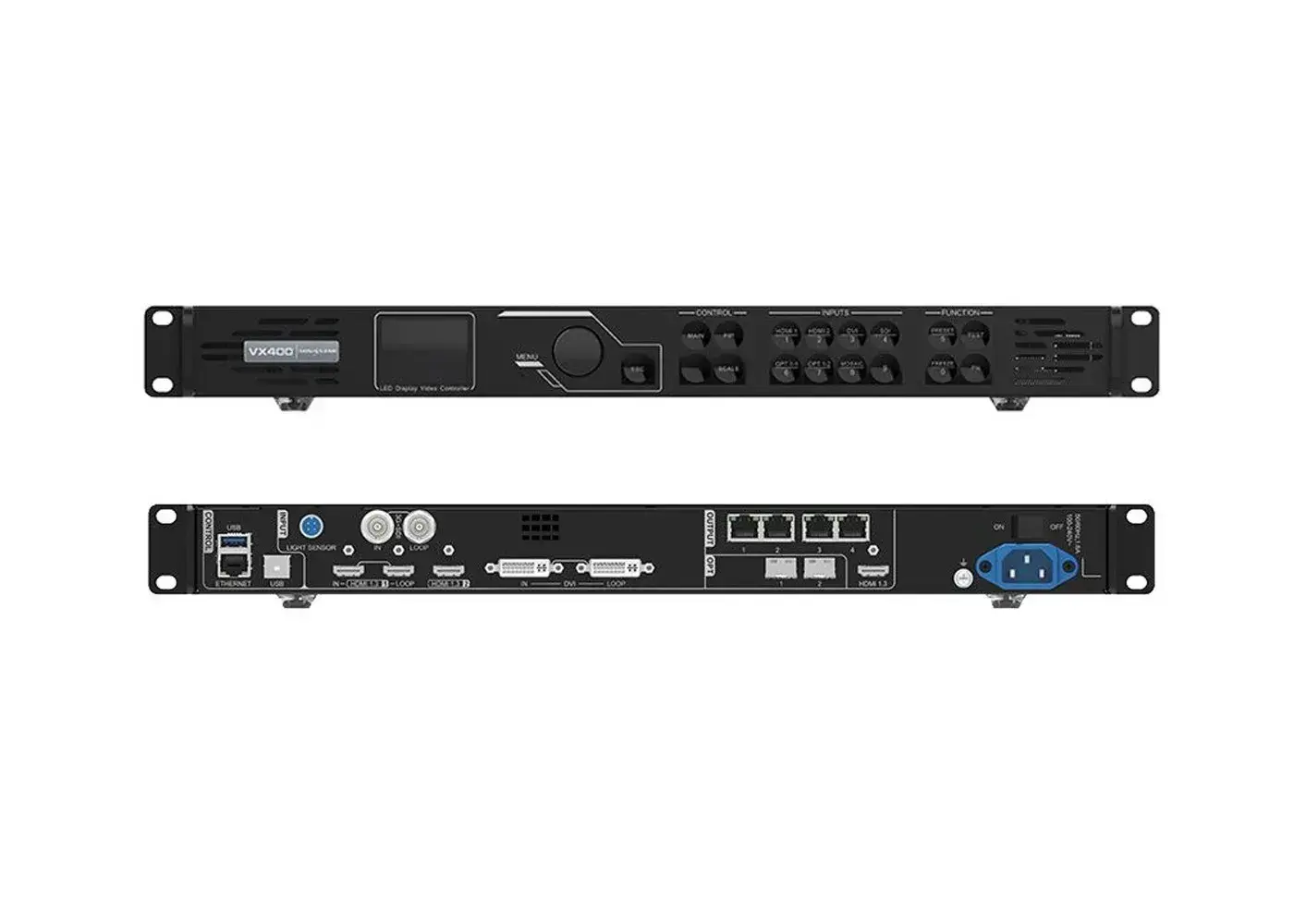

Процессор для Led экрана Nova Star VX400

Видеопроцессор Novastar VX400 объединил управление и обработку видео в 1 устройстве.

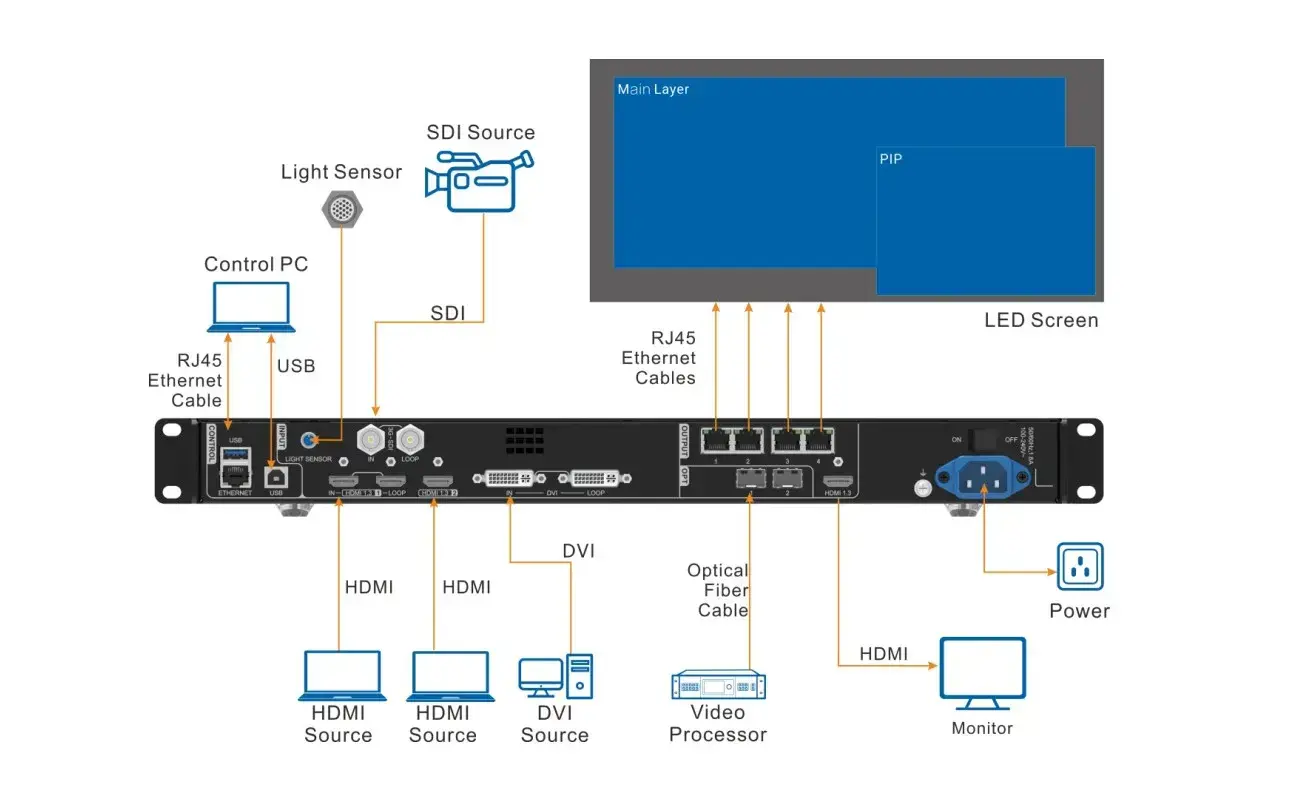

Входы:

• 2x HDMI 1.3 (IN & LOOP): 1920 × 1080 при 60 Гц, совместим с HDCP 1.4, поддерживает чересстрочные сигналы, поддерживает пользовательские EDID:
  • Макс. Ширина: 3840 (3840×648 при 60 Гц)
  • Макс. Высота: 2784 (800×2784 при 60 Гц)
• 1x DVI (IN & LOOP): 1920 × 1200 при 60 Гц, совместим с HDCP 1.4, поддерживает чересстрочные сигналы, поддерживает пользовательские EDID
  • Макс. Ширина: 3840 (3840×648 при 60 Гц)
  • Макс. Высота: 2784 (800×2784 при 60 Гц)
• 1x 3G-SDI (IN & LOOP) (макс. 1920×1080 при 60 Гц), поддерживает ST-424 (3G), ST-292 (HD) и ST-259 (SD), поддерживает деинтерлейсинг
• 1x оптоволоконный порт (OPT1) - самоадаптивный используется для видеовхода, либо для вывода на отправляющую карту (может использоваться как входной или выходной разъем, в зависимости от подключенного к нему устройства)

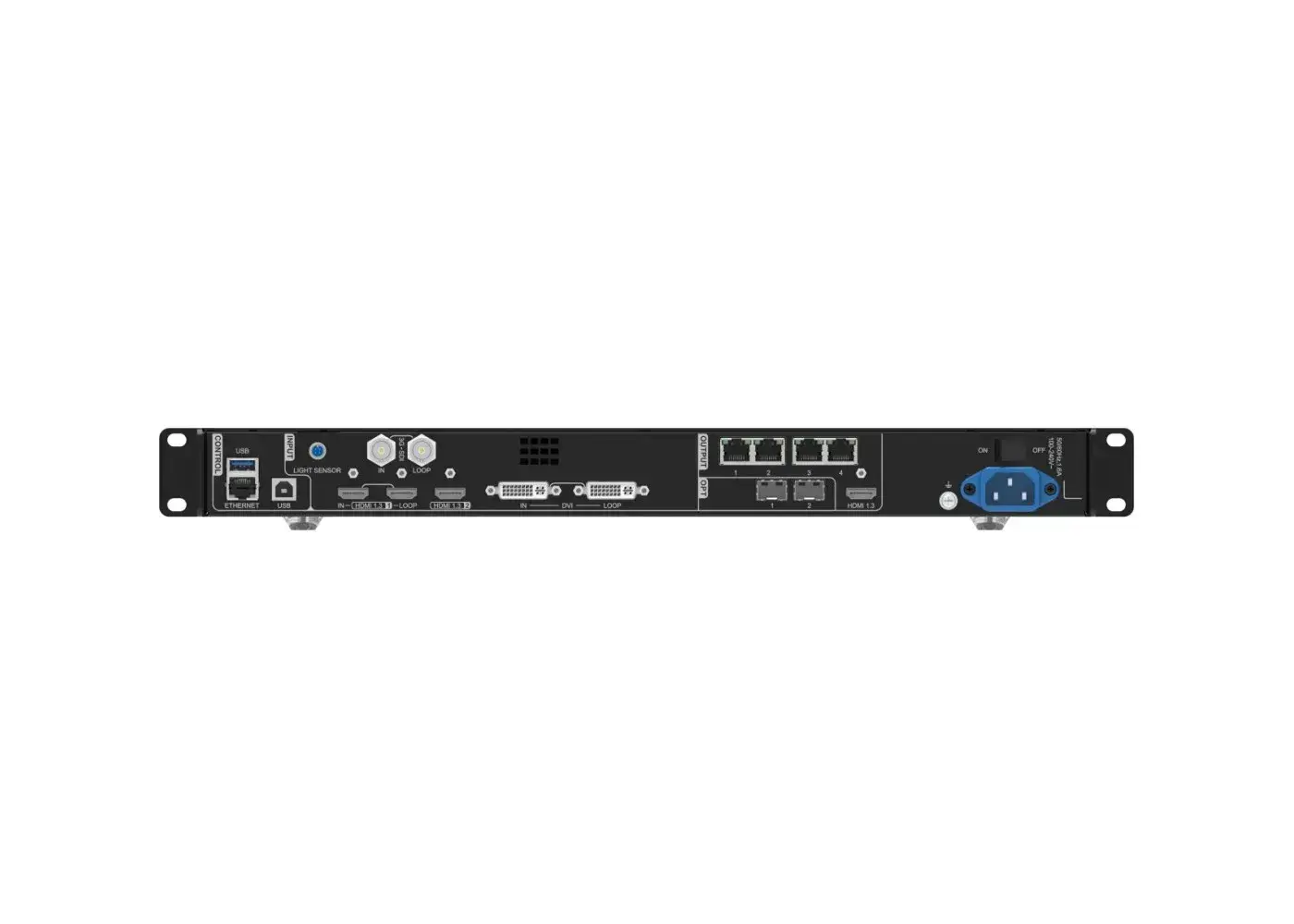

Выходы:

• 4x(RJ45) LED
  отображается до 2,6 миллиона пикселей при максимальной ширине 10 240
  пикселей и максимальной высоте 8 192 пикселей
• 1xHDMI 1.3 мониторинга или вывода видеосигнала
• 1xDVI (Loop)
• 1xOPT (10 G) оптоволоконные выходы
  • OPT 2 копирует или создает резервную копию выходных данных на 4
    портах Ethernet

Разъёмы

• Аудиовход и выход
  • Аудиовход с источником входного сигнала HDMI
  • Аудиовыход через многофункциональную карту
  • Регулировка выходной громкости

Характеристики

• Низкая задержка - уменьшает задержку от ввода до получения карты до 20 строк, когда включены функции низкой задержки и режим обхода.
• 2 слоя
  • Регулируемый размер и положение слоя
  • Настраиваемый приоритет слоя
• Синхронизация выходных данных (в качестве источника можно использовать внутренний источник входного сигнала, чтобы обеспечить синхронизацию выходных изображений всех каскадных устройств)
• Мощная обработка видео
  • Базированный на технологии обработки качества изображения SuperView III для обеспечения плавного масштабирования выходного изображения
  • Полноэкранный режим одним щелчком мыши
  • Бесплатная обрезка входных данных
• Автоматическая регулировка яркости экрана
  Отрегулируйте яркость экрана автоматически, в зависимости от окружающей среды (измеряется внешним датчиком освещенности)
• Простое сохранение и загрузка предустановок ( поддерживает до 10 пользовательских пресетов)
• Несколько видов горячего резервного копирования
  • Резервное копирование между устройствами
  • Резервное копирование между портами Ethernet
• Поддержка мозаичного источника входного сигнала
  Мозаичный источник состоит из двух источников (2K×1K при частоте 60 Гц), доступ к которым осуществляется через OPT 1.
• До 4 блоков, расположенных каскадом для создания мозаики изображений

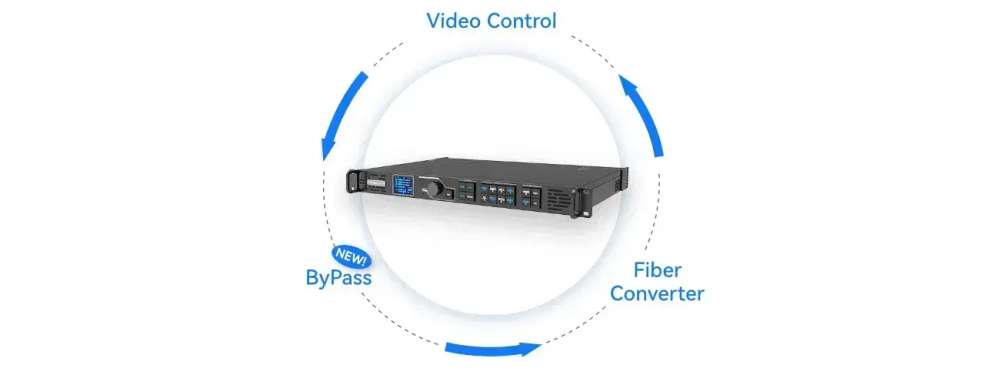

• Режимы работы
  • Видеоконтроллер
  • Волоконный Преобразователь
  • Обход
• Всесторонняя настройка цвета (настройка источника входного сигнала и цвета светодиодного экрана, включая яркость, контрастность, насыщенность, оттенок и гамму)
• Калибровка яркости и цветности на уровне пикселей (поддержка калибровки яркости и цветности каждого светодиода, эффективно устраняя расхождения в цвете и значительно улучшая яркость дисплея и согласованность цветности, что позволяет улучшить качество изображения)

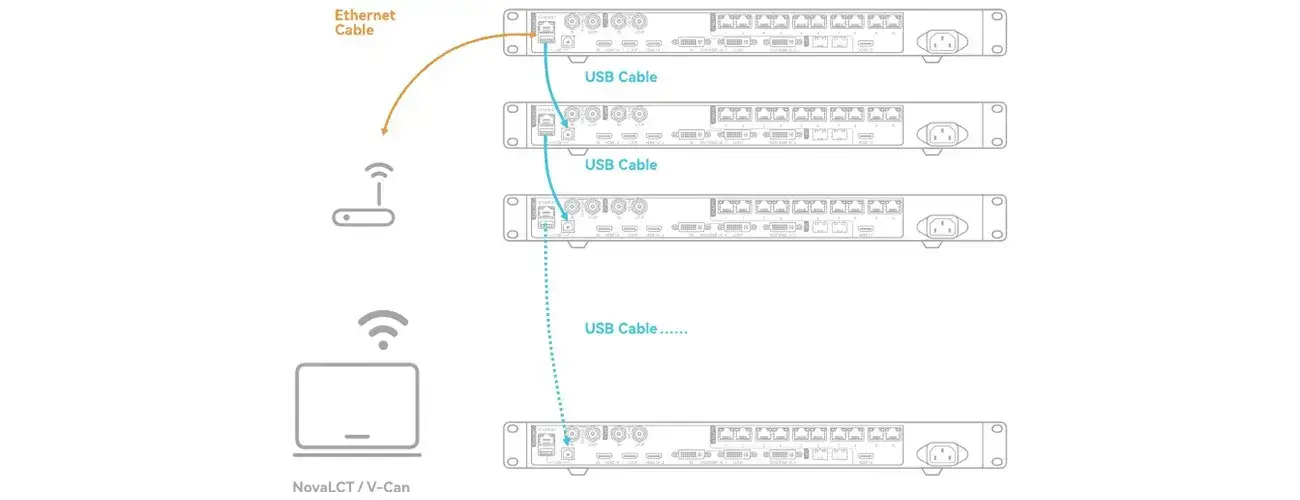

• Управление устройством по осуществляется с помощью V-Can, NovaLCT или ручки и кнопок на передней панели устройства.

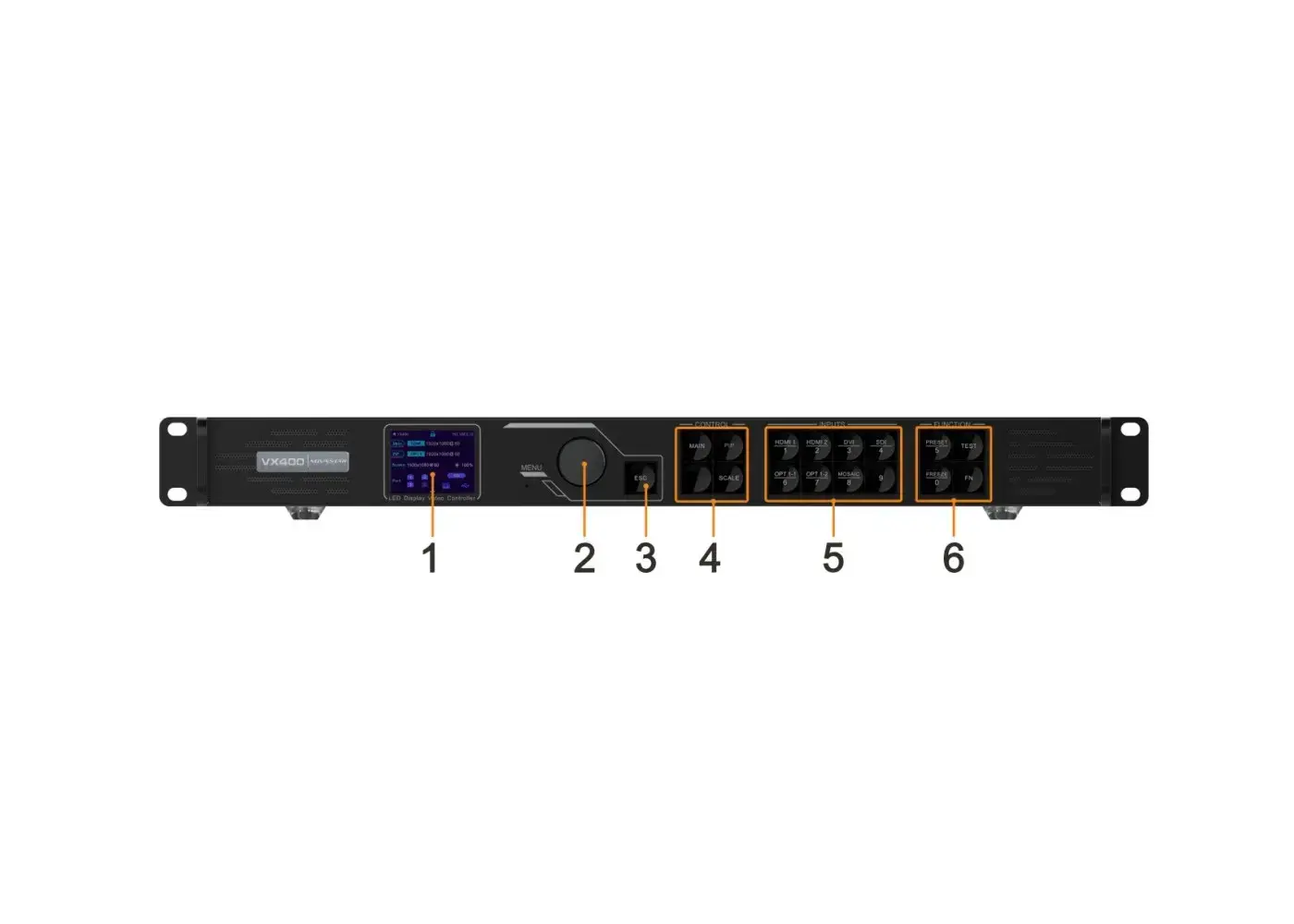

На передней стороне процессора:

1. ЖК-экран отображает - состояние устройства, меню, подменю и сообщения
2. Колёсико (ручка) осуществляет выбор пункта меню и регулирует значение параметра путём прокручивания и нажатия для подтверждения настройки
3. ESC (кнопка) - выход из текущего меню или отмена операции
4. Зона контроля
   1. NAIN/PIP - открыть или закрыть слой и показывает состояние (индикаторы состояния Вкл. синий - слой открыт, Мигающий синий - слой редактируется, Вкл. белый - слой закрыт)
   2. SCALE - быстрый доступ для полноэкранного режима (индикаторы состояния синий - включено, белый - отключено)
5. Кнопки источника входного сигнала показывают состояние источника входного сигнала и переключают источник входного сигнала слоя (индикаторы состояния Вкл. синий - есть доступ к источнику входного сигнала, Мигающий синий - к источнику входного сигнала нет доступа, но он используется слоем, Вкл. белый - доступ к источнику входного сигнала недоступен или источник входного сигнала неисправен)
6. Кнопки быстрого доступа
   1. PRESET
   2. TEST
   3. Freeze
   4. FN
