Описание

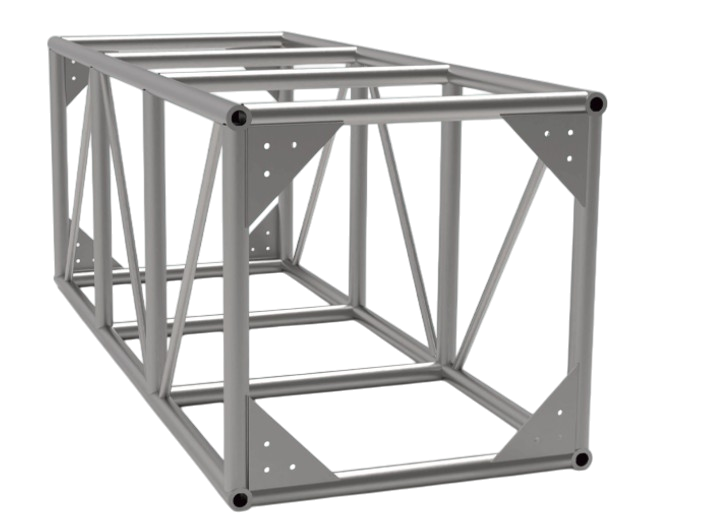

Квадратная алюминиевая ферма BP84 800×800 мм на фланцах с болтовым соединением и дополнительными усиливающими фланцами. Основные трубы Ø60×6.0 мм, перемычки Ø50×4.0 мм, раскосы Ø30×3.0 мм. Материал — высокопрочный алюминий 6061-T6/6082-T6.
Усиливающие фланцы значительно повышают жёсткость и несущую способность. Болтовое соединение обеспечивает быстрый монтаж и максимальную надёжность в прокатном использовании.
Технические характеристики
| Длина пролёта, м | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|---|
| Центральная нагрузка, кг | 2800 | 2500 | 2200 | 1800 | 1500 | 1200 | 1000 | 900 | 520 |
| Допустимый прогиб, мм | 15 | 28 | 42 | 85 | 104 | 138 | 162 | 205 | 260 |
| Равномерно распределённая нагрузка, кг/м | 700 | 433 | 275 | 180 | 130 | 90 | 63 | 50 | 35 |
| Допустимый прогиб, мм | 4 | 16 | 20 | 30 | 54 | 80 | 102 | 151 | 170 |
Характеристики
Бренд
ZUMEN
Тип оборудования
Фермы
Материал
6061-T6/6082-T6
Диаметр трубы
60мм
Толщина стенки
6мм
Тип соединения
Болтовое соединение
