Описание

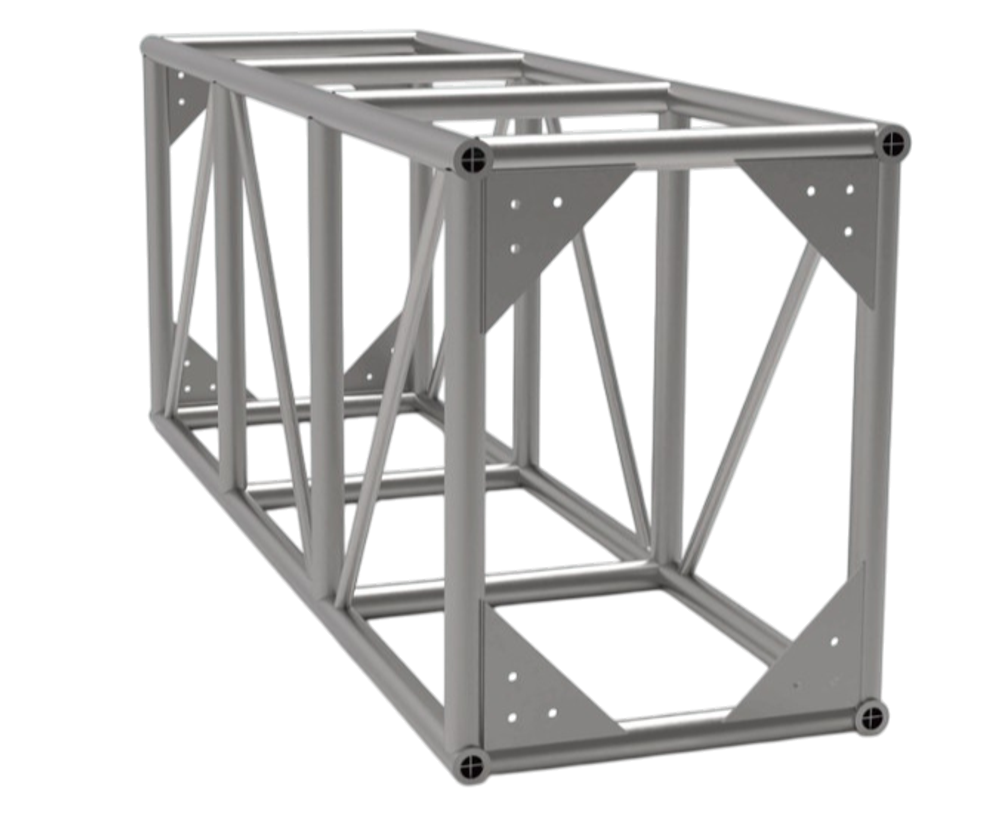

Прямоугольная алюминиевая ферма BP670 600×800 мм на фланцах с болтовым соединением и дополнительными усиливающими фланцами. Основные трубы Ø50×4.0 мм, перемычки Ø50×3.0 мм, раскосы Ø30×2.0 мм. Материал — высокопрочный алюминий 6061-T6/6082-T6.
Усиливающие фланцы значительно повышают жёсткость и несущую способность. Болтовое соединение гарантирует быстрый монтаж и максимальную надёжность.
Технические характеристики
| Длина пролёта, м | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Центральная нагрузка, кг | 3600 | 2600 | 2100 | 1800 | 1400 | 1200 | 1000 | 800 | 600 | 400 | 300 | 200 |
| Допустимый прогиб, мм | 8 | 21 | 47 | 81 | 100 | 126 | 157 | 188 | 233 | 298 | 358 | 382 |
| Равномерно распределённая нагрузка, кг/м | 1200 | 720 | 600 | 350 | 240 | 167 | 128 | 100 | 78 | 60 | 45 | 33 |
| Допустимый прогиб, мм | 3 | 14 | 37 | 62 | 84 | 105 | 138 | 175 | 211 | 264 | 302 | 340 |
Характеристики
Бренд
ZUMEN
Тип оборудования
Фермы
Материал
6061-T6/6082-T6
Диаметр трубы
50мм
Толщина стенки
4мм
Тип соединения
Болтовое соединение
