Описание

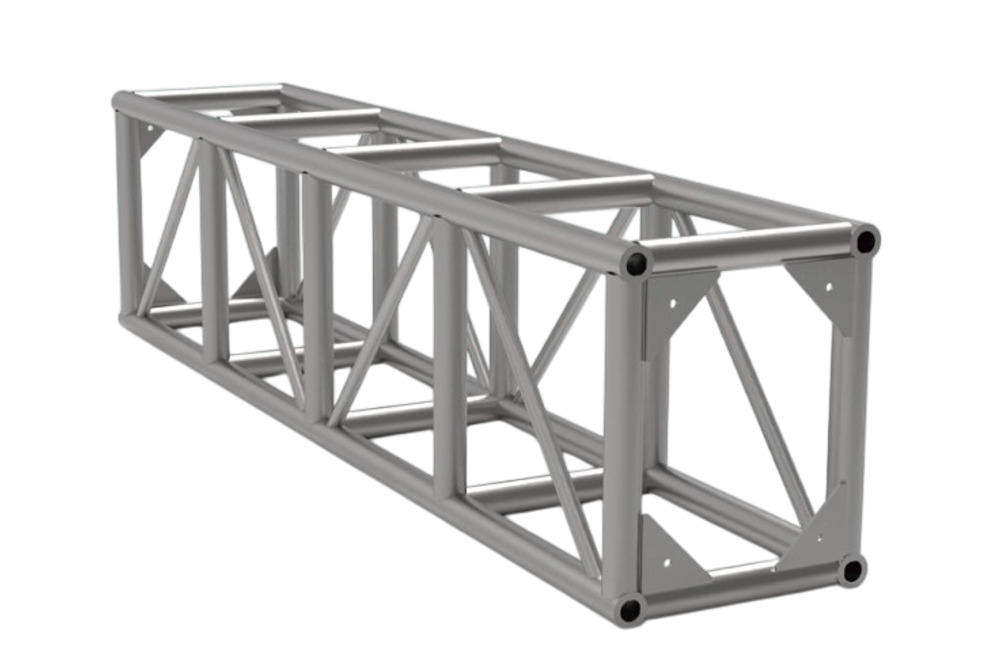

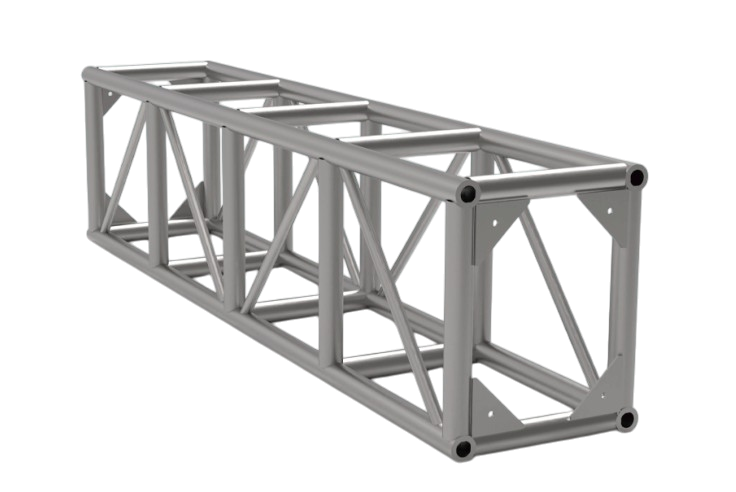

Ферма алюминиевая BP45-4 400×500 мм прямоугольная болтовая с усиливающими фланцами
Прямоугольная алюминиевая ферма BP45-4 400×500 мм на болтовом соединении с усиливающими фланцами. Основные трубы Ø50×3,0 мм, перемычки Ø50×2,0 мм, раскосы Ø25×2,0 мм. Материал — высокопрочный алюминий 6061-T6/6082-T6.
Усиленные фланцы повышают жёсткость конструкции и позволяют работать с большими нагрузками. Надёжное болтовое соединение обеспечивает быстрый монтаж и максимальную безопасность при прокатной эксплуатации.
Технические характеристики
| Длина пролёта, м | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
|---|---|---|---|---|---|---|---|---|---|
| Центральная нагрузка, кг | 2600 | 1800 | 1600 | 1200 | 800 | 600 | 400 | 200 | 160 |
| Допустимый прогиб, мм | 11 | 22 | 43 | 80 | 95 | 155 | 193 | 233 | 288 |
| Равномерно распределённая нагрузка, кг/м | 800 | 520 | 400 | 250 | 150 | 80 | 62 | 35 | 20 |
| Допустимый прогиб, мм | 7 | 15 | 30 | 61 | 95 | 130 | 177 | 220 | 267 |
Характеристики
Бренд
ZUMEN
Тип оборудования
Фермы
Материал
6061-T6/6082-T6
Диаметр трубы
50мм
Толщина стенки
3мм
Тип соединения
Болтовое соединение
