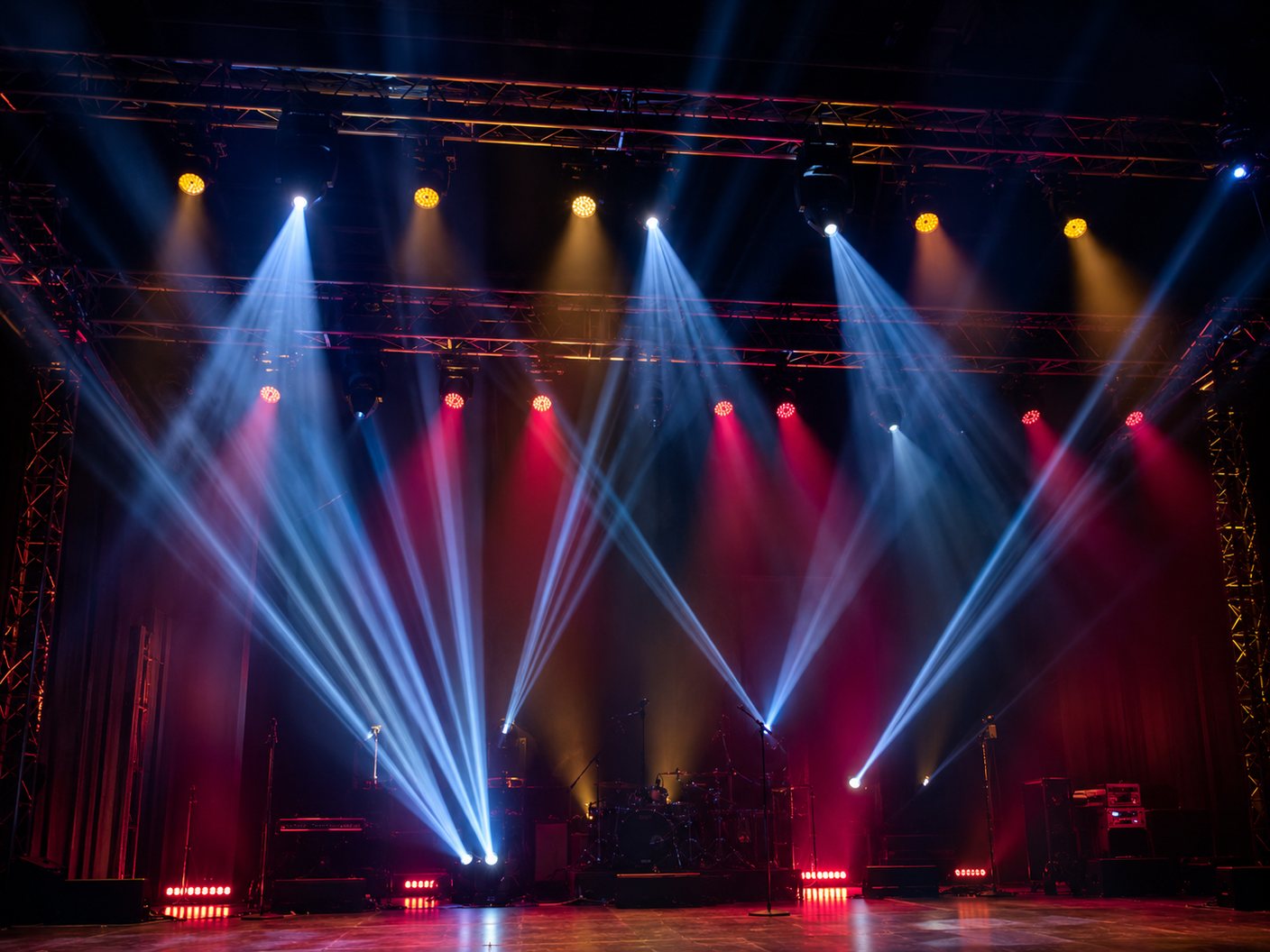

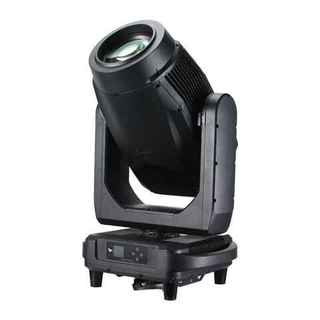

Moving head — это автоматизированный сценический световой прибор, способный направлять свет в разные точки пространства. Его название переводится с английского как «движущаяся голова».

В отличие от обычного прожектора, который светит в заранее установленном направлении, moving head может двигаться по горизонтали и вертикали прямо во время шоу. Одновременно прибор способен изменять цвет, яркость, форму луча, фокус, угол раскрытия и световые эффекты.

Moving head используют на концертах, в клубах, театрах, домах культуры, ресторанах, банкетных залах, на фестивалях, презентациях и корпоративных мероприятиях.

Управление выполняется с помощью световой консоли, DMX-контроллера или специализированной программы. Оператор заранее создает световые сцены или управляет приборами в реальном времени.

Как выбрать moving head для сцены
Для чего нужен moving head

Главная задача moving head — создавать управляемое динамическое освещение.

Один прибор может:

• направлять свет в разные зоны сцены;
• двигать луч в такт музыке;
• менять цвет;
• создавать эффект стробоскопа;
• проецировать рисунки gobo;
• изменять ширину светового потока;
• фокусировать изображение;
• разделять луч с помощью призмы;
• заливать сцену мягким цветным светом;
• работать по заранее записанной программе.

Благодаря этому moving head может выполнять функции нескольких статичных световых приборов.

Например, во время одного номера он может подсвечивать артиста, затем проецировать рисунок на декорации, после чего создать динамичный лучевой эффект над зрительным залом.

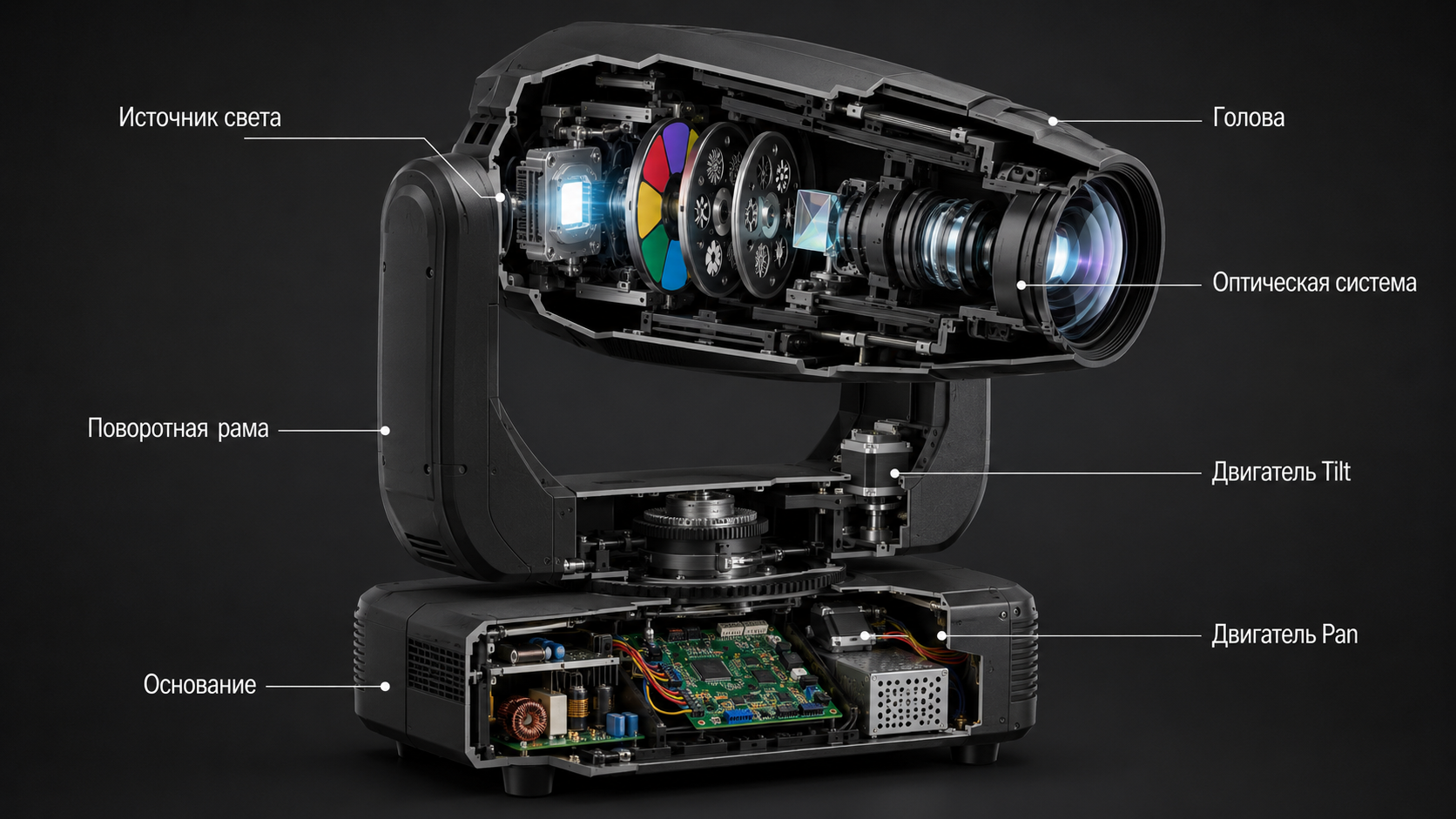

Из чего состоит moving head

Конструкция прибора условно разделяется на три основные части:

1. основание;
2. поворотная рама;
3. голова с оптической системой.

Основание

В основании обычно располагаются:

• блок питания;
• плата управления;
• дисплей и кнопки меню;
• вход и выход DMX;
• разъем питания;
• предохранители;
• элементы системы охлаждения;
• привод горизонтального движения.

Через меню на основании оператор задает DMX-адрес, выбирает режим работы и изменяет параметры прибора.

У профессиональных моделей также могут присутствовать:

• поддержка RDM;
• сетевые протоколы Art-Net или sACN;
• разъемы PowerCON;
• защита от неправильного подключения;
• аккумулятор для настройки меню без питания от сети.



Поворотная рама

Рама соединяет основание и голову moving head. Внутри нее проходят кабели питания и управления.

Рама обеспечивает движение головы по двум осям:

• Pan — горизонтальное движение;
• Tilt — вертикальное движение.

За перемещение отвечают шаговые двигатели и ременные или зубчатые передачи. Датчики контролируют положение головы и помогают прибору возвращаться в заданную точку.

Голова прибора

В голове располагаются источник света и оптическая система.

В зависимости от типа moving head внутри могут находиться:

• LED-модуль или разрядная лампа;
• отражатель;
• линзы;
• цветовое колесо;
• система смешения цветов;
• колеса gobo;
• prism;
• frost-фильтр;
• iris;
• focus;
• zoom;
• shutter;
• диммер;
• вентиляторы охлаждения.

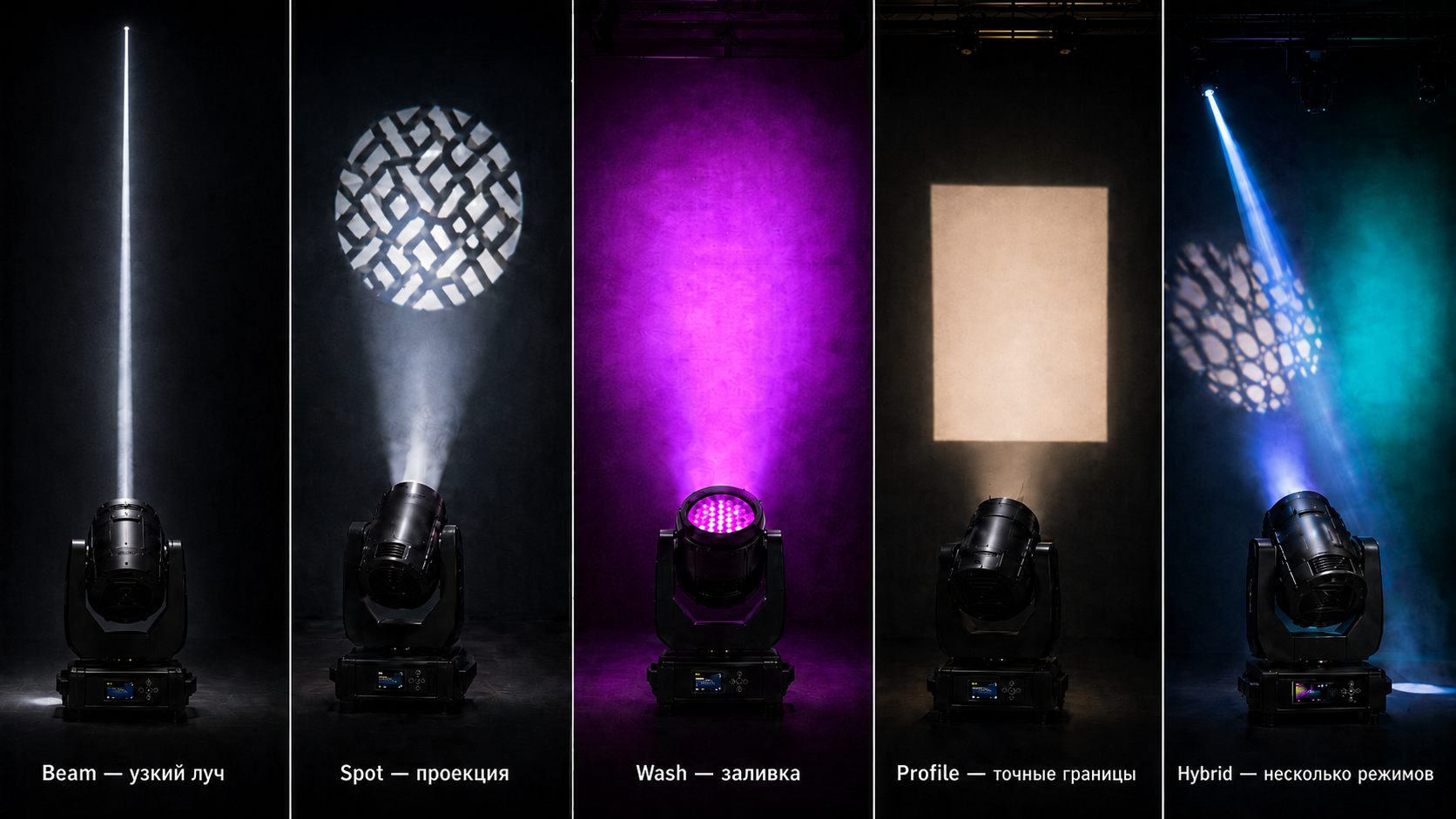

Набор компонентов зависит от назначения прибора. Beam, Spot и Wash устроены по-разному, поскольку формируют разный характер света.

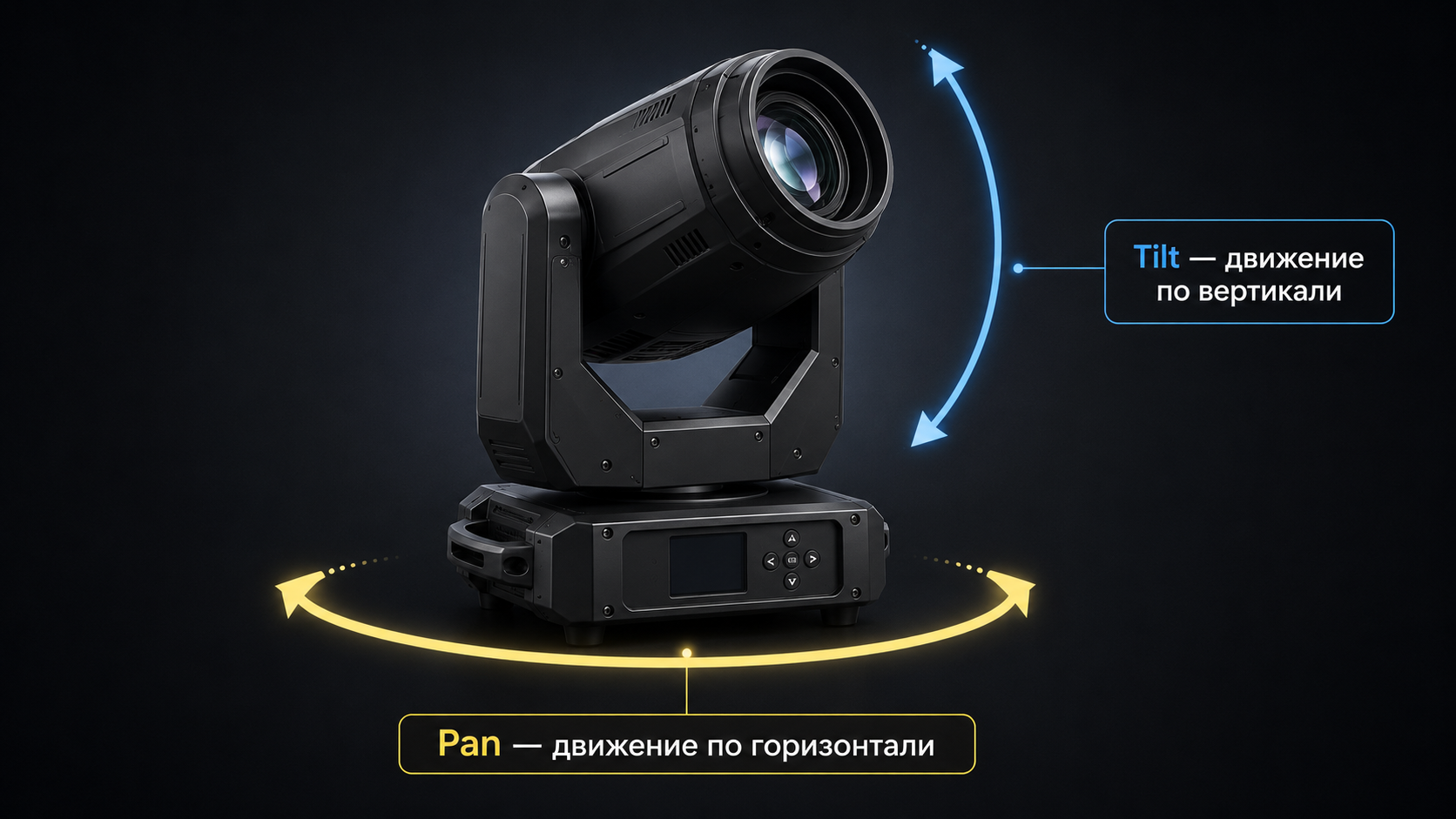

Как moving head двигается

Движение moving head происходит по двум основным осям.

Pan

Pan — поворот по горизонтали.

В большинстве моделей рабочий диапазон составляет несколько сотен градусов. Голова может направлять луч в левую и правую части сцены, в зал, на декорации или другие объекты.

Некоторые приборы поддерживают непрерывное вращение Pan.

Tilt

Tilt — движение по вертикали.

С помощью Tilt прибор направляет свет вверх, вниз, на сцену, потолок, задник или зрительный зал.

Одновременное изменение Pan и Tilt позволяет создавать:

• круговые движения;
• волны;
• вееры;
• симметричные фигуры;
• пересекающиеся лучи;
• движение по заданной траектории.

Точность движения

В профессиональных моделях движение Pan и Tilt может управляться с повышенной точностью.

При 16-битном управлении крупное движение задается основным DMX-каналом, а дополнительный канал отвечает за точную корректировку положения. Это особенно важно для театральных постановок, точного наведения и плавных медленных движений.



Откуда появляется свет

Основой moving head является источник света. В современных приборах чаще всего применяются LED-модули, но также встречаются модели с разрядными лампами и другими типами источников.

LED-источник

LED moving head обычно отличается:

• большим ресурсом источника;
• сравнительно низким энергопотреблением;
• меньшим нагревом;
• быстрым включением;
• отсутствием необходимости регулярно менять лампу;
• возможностью цветового смешения в многодиодных моделях.

LED-источники применяются в Beam, Spot, Wash, Profile и Hybrid moving head.

Разрядная лампа

Разрядные лампы часто используются в классических Beam-приборах. Они способны формировать интенсивный и плотный луч, однако требуют прогрева, охлаждения и периодической замены.

После выключения такой лампы прибору может потребоваться время перед повторным запуском.

Многодиодная система

В Wash moving head часто устанавливается несколько светодиодов RGBW или другой конфигурации.

Каждый светодиод может содержать несколько цветовых компонентов:

• Red;
• Green;
• Blue;
• White;
• Amber;
• Lime;
• UV.

Смешивая интенсивность компонентов, прибор получает разные оттенки света.

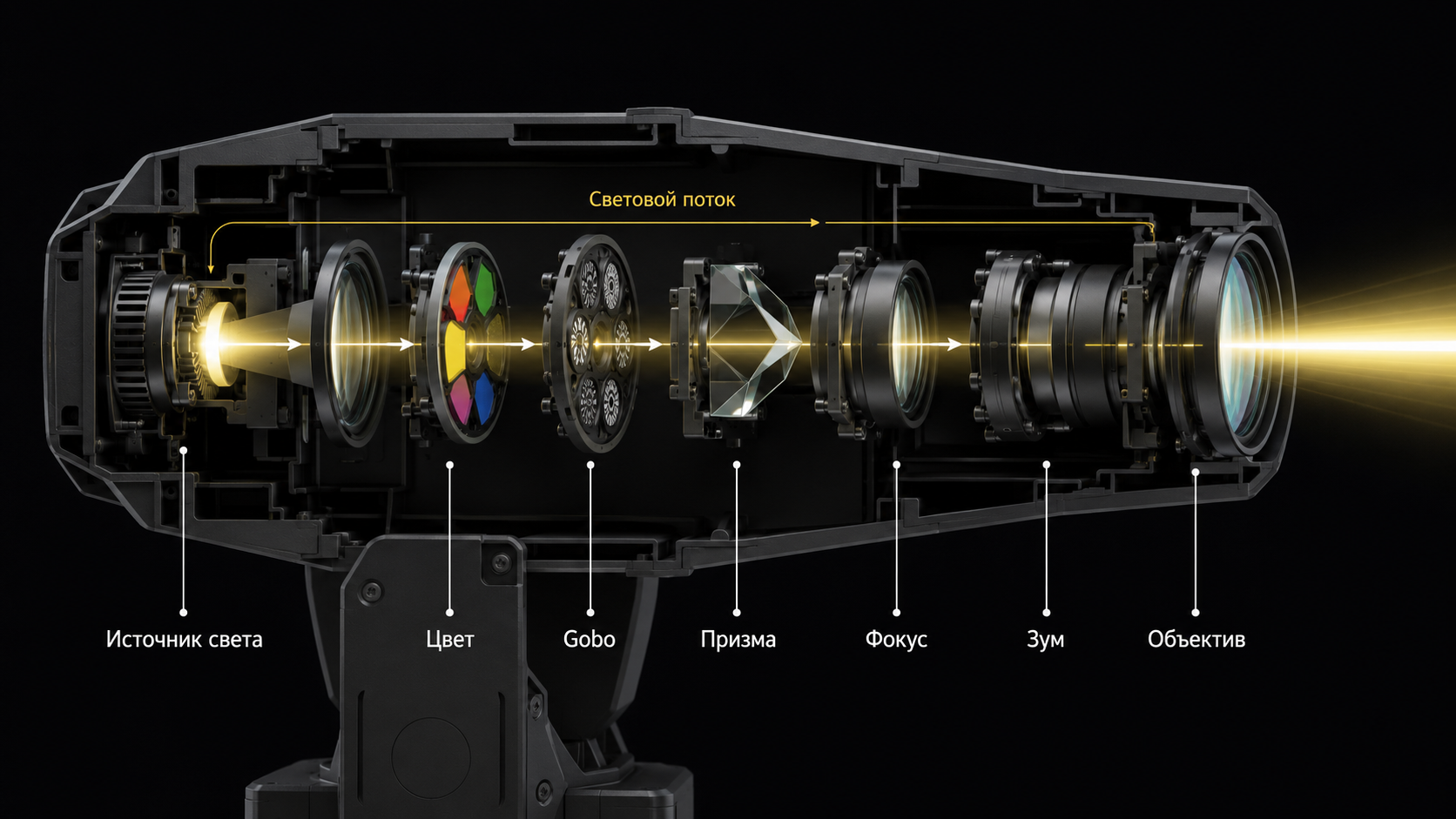

Как формируется световой луч

После источника свет проходит через оптическую систему. Ее устройство зависит от типа прибора.

Сначала свет собирается отражателем или первичной линзой. Затем он проходит через цветовые и эффектные модули, после чего объектив формирует итоговый световой поток.

Основные параметры светового потока:

• угол раскрытия;
• интенсивность;
• равномерность;
• форма;
• резкость границы;
• цвет;
• фокусировка.

У Beam оптика создает узкий концентрированный луч. У Spot — четкое управляемое пятно. У Wash — широкий мягкий свет.

Как moving head меняет цвет

Существует несколько основных способов формирования цвета.

Цветовое колесо

Цветовое колесо представляет собой диск с установленными дихроичными фильтрами.

При вращении колеса в световой поток поочередно попадают разные цвета. Прибор может формировать:

• отдельные цвета;
• разделенные цвета;
• эффект прокрутки;
• цветовую смену с заданной скоростью.

Цветовое колесо часто используется в Beam и Spot.

RGBW-смешение

В многодиодных приборах цвет создается путем изменения яркости красного, зеленого, синего и белого компонентов.

Такой способ распространен в Wash moving head.

Преимущество RGBW — возможность плавно создавать большое количество оттенков без механического цветового колеса.

CMY-смешение

В профессиональных Spot, Profile и Hybrid moving head может применяться система CMY:

• Cyan;
• Magenta;
• Yellow.

В световой поток постепенно вводятся три цветных фильтра. Их сочетание позволяет получать плавные переходы и большое количество оттенков.

CTO

CTO используется для коррекции цветовой температуры. Он делает холодный белый свет более теплым.

Эта функция востребована в театрах, телевизионных студиях, концертных постановках и при освещении людей.

Что такое gobo

Gobo — это шаблон с вырезанным или нанесенным рисунком, через который проходит свет.

В результате moving head проецирует на сцену, пол, стену или декорацию определенное изображение.

В качестве gobo могут использоваться:

• геометрические фигуры;
• абстрактные узоры;
• линии;
• точки;
• имитация листвы;
• текстуры;
• логотипы;
• специальные изображения.

Gobo бывают металлическими и стеклянными.

Статические gobo

Статические gobo сохраняют фиксированное положение. Прибор может переключать разные рисунки, вращая колесо gobo.

Вращающиеся gobo

Вращающиеся gobo могут отдельно поворачиваться вокруг своей оси.

Оператор управляет:

• направлением вращения;
• скоростью;
• положением;
• выбором рисунка.

Для получения четкой проекции используется моторизованный focus.

Что такое prism

Prism, или призма, разделяет один световой луч на несколько.

Например, трехгранная призма превращает один луч в три, а восьмигранная — создает более сложную лучевую структуру.

Призма может:

• вращаться;
• менять направление вращения;
• работать с разной скоростью;
• совмещаться с gobo;
• использоваться вместе с другими эффектами.

Эффект prism особенно хорошо заметен в хейзе и часто используется в Beam и Hybrid moving head.

Что такое focus

Focus регулирует резкость светового пятна или проекции gobo.

При изменении расстояния от прибора до поверхности фокус необходимо корректировать. Без этого проекция может получиться размытой.

Focus особенно важен для Spot, Profile и Hybrid moving head.

Управление обычно выполняется дистанционно по DMX.

Что такое zoom

Zoom изменяет угол раскрытия светового потока.

При узком угле прибор формирует более компактный и концентрированный свет. При широком угле освещает большую площадь.

Zoom используется по-разному:

• у Wash — для изменения площади заливки;
• у Spot — для изменения размера светового пятна и проекции;
• у Hybrid — для переключения между разными режимами;
• у Beam — для расширения или сужения луча, если конструкция это поддерживает.

Широкий диапазон zoom делает прибор более универсальным.

Что такое frost

Frost — это специальный фильтр, который рассеивает свет.

После введения frost в оптический тракт четкий луч или световое пятно становится мягче и шире.

Frost позволяет:

• смягчить края;
• получить подобие Wash-эффекта;
• освещать более широкую область;
• убрать чрезмерную резкость Spot;
• создать атмосферный рассеянный свет.

Наличие frost не всегда превращает Spot в полноценный Wash. Специализированный Wash обычно обеспечивает более равномерную заливку и качественное смешение цветов.

Что такое iris

Iris — механическая диафрагма, изменяющая диаметр светового пятна.

В отличие от zoom, который влияет на угол и оптическую геометрию, iris просто уменьшает или увеличивает отверстие, через которое проходит свет.

Iris применяется для:

• точного акцента;
• уменьшения светового пятна;
• выделения объекта;
• создания эффекта раскрытия или закрытия круга.

Эта функция часто встречается в Spot и Profile moving head.

Как регулируется яркость

Для изменения яркости используется диммер.

В LED-приборах яркость регулируется электронно. В моделях с разрядной лампой может применяться механический shutter, который перекрывает световой поток.

Профессиональный диммер должен обеспечивать:

• плавное изменение яркости;
• равномерное затемнение;
• отсутствие заметных скачков;
• стабильную работу на низком уровне;
• различные кривые диммирования.

Для театра, телевидения и видеосъемки также важна высокая частота ШИМ, чтобы свет не создавал полос и мерцания в кадре.

Как работает стробоскоп

Эффект стробоскопа создается быстрым включением и выключением света.

Оператор может регулировать частоту вспышек. В некоторых моделях доступны:

• обычный стробоскоп;
• случайные вспышки;
• импульсный режим;
• синхронизация нескольких приборов.

Стробоскоп используют для музыкальных акцентов и динамичных сцен. При его применении необходимо учитывать безопасность зрителей и персонала.

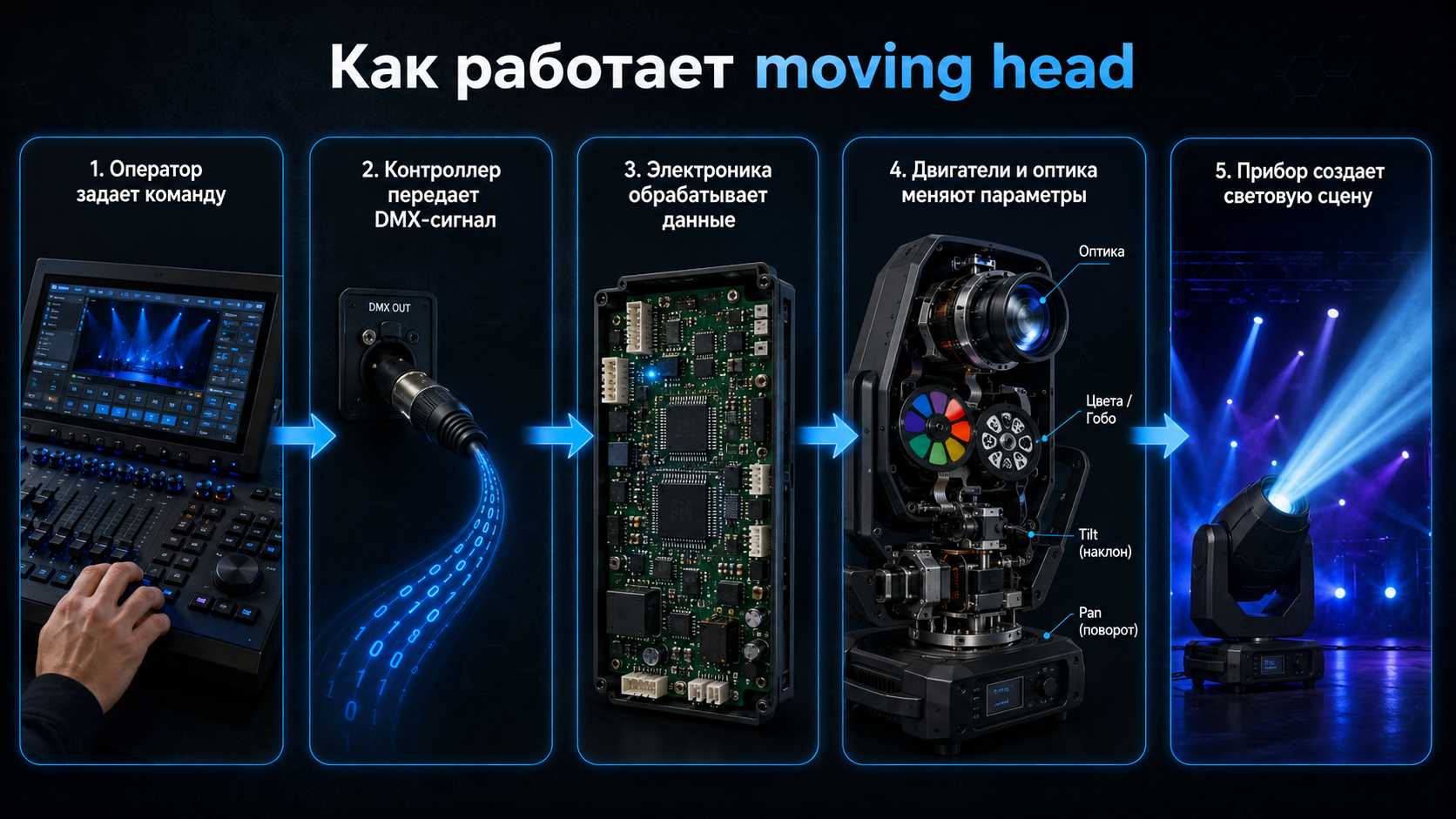

Как moving head управляется по DMX

DMX512 — основной протокол управления сценическим светом.

Контроллер передает последовательные цифровые команды приборам. Каждый параметр moving head связан с отдельным DMX-каналом.

Например:

• канал 1 — Pan;
• канал 2 — точная настройка Pan;
• канал 3 — Tilt;
• канал 4 — точная настройка Tilt;
• канал 5 — скорость движения;
• канал 6 — диммер;
• канал 7 — стробоскоп;
• канал 8 — цвет;
• канал 9 — gobo;
• канал 10 — вращение gobo;
• канал 11 — prism;
• канал 12 — focus;
• канал 13 — zoom.

Распределение каналов зависит от конкретной модели.

Что такое DMX-адрес

Каждому прибору назначается стартовый DMX-адрес.

Если moving head использует 16 каналов и ему назначен адрес 1, он будет принимать команды с каналов 1–16. Следующий прибор можно установить на адрес 17.

Если нескольким приборам назначить одинаковый адрес, они будут выполнять одинаковые команды.

Это используют для синхронной работы нескольких moving head.

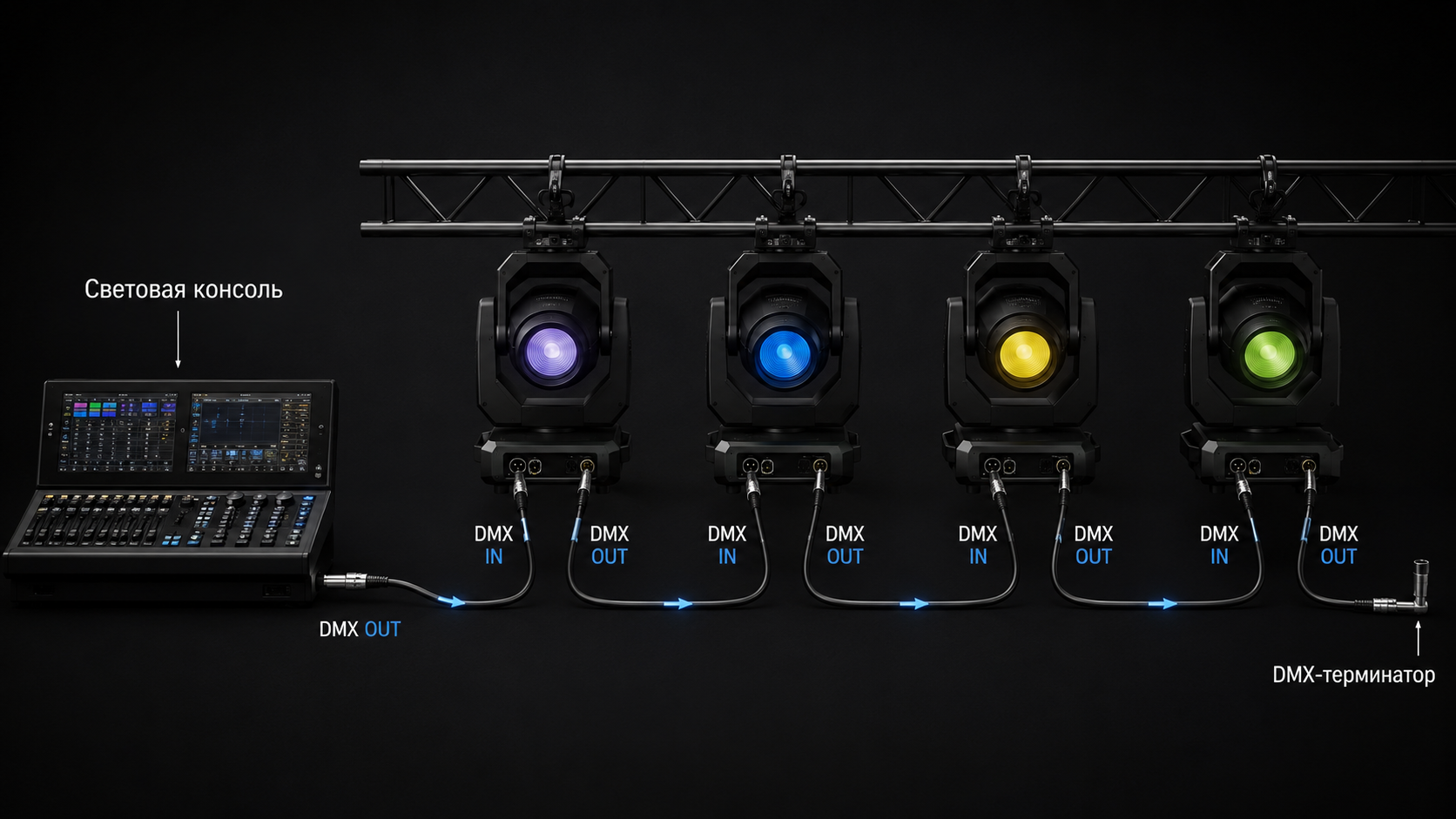

Как подключаются приборы

Сигнал обычно передается по цепочке:

световая консоль → первый moving head → второй moving head → следующий прибор

Для этого используются разъемы DMX IN и DMX OUT.

В конце линии рекомендуется устанавливать DMX-терминатор, особенно при большой длине кабеля и значительном количестве приборов.

Для разделения сигнала на несколько линий применяют DMX-сплиттер.

Что такое RDM

RDM — расширение протокола DMX, обеспечивающее двусторонний обмен данными.

Обычный DMX передает команды только от контроллера к прибору. RDM позволяет дополнительно получать информацию от moving head и изменять настройки дистанционно.

С помощью RDM можно:

• назначать DMX-адрес;
• выбирать режим каналов;
• проверять состояние прибора;
• получать данные об ошибках;
• контролировать температуру;
• просматривать информацию о модели.

Поддержка RDM особенно удобна при большом количестве оборудования и сложном монтаже.

Какие режимы работы есть у moving head

Помимо DMX, многие приборы поддерживают автономные режимы.

Автоматический режим

Moving head выполняет встроенную программу без внешнего контроллера.

Подходит для небольших мероприятий и простой фоновой работы.

Звуковая активация

Встроенный микрофон реагирует на музыку, после чего прибор изменяет движения, цвет и эффекты.

Такой режим удобен для простых дискотек, но не заменяет полноценное программирование света.

Master/Slave

Один прибор работает как ведущий, остальные повторяют его программу.

Для этого приборы соединяются DMX-кабелями и настраиваются в соответствующих режимах.

DMX-режим

Оператор получает полный контроль над функциями с помощью световой консоли или программы.

Это основной режим для профессиональной сцены.

Что происходит после включения moving head

После подачи питания прибор проходит процедуру инициализации.

Обычно moving head:

1. запускает электронику;
2. проверяет датчики;
3. калибрует Pan и Tilt;
4. проверяет цветовые и эффектные колеса;
5. устанавливает zoom и focus в исходное положение;
6. выводит информацию о состоянии на дисплей;
7. переходит в выбранный режим работы.

Во время калибровки голова и внутренние механизмы могут активно двигаться. Это нормальная часть запуска.

Если прибор не может найти исходное положение одного из механизмов, на дисплее может появиться ошибка.

Основные типы moving head

Чем отличаются Wash, Beam и Spot

Moving head классифицируют по характеру светового потока и назначению.

Beam moving head

Каталог Beam
Beam создает очень узкий и концентрированный луч.

Его используют для:

• воздушных эффектов;
• световых вееров;
• пересекающихся линий;
• динамичных концертных сцен;
• клубных и фестивальных шоу.

Beam особенно эффектно выглядит в хейзе.

Spot moving head

Каталог Spot
Spot создает четкое световое пятно и проецирует gobo.

Основные задачи:

• подсветка объектов;
• световые акценты;
• проекции на сцену и декорации;
• работа с рисунками;
• создание направленного света.

Spot обычно оснащается focus, gobo и нередко zoom.

Wash moving head

Каталог Wash
Wash формирует широкую мягкую заливку.

Его используют для:

• общего освещения сцены;
• подсветки артистов;
• работы с декорациями;
• создания цветной атмосферы;
• фонового и контрового света.

Для Wash особенно важны равномерность светового пятна, качество смешения цветов и диапазон zoom.

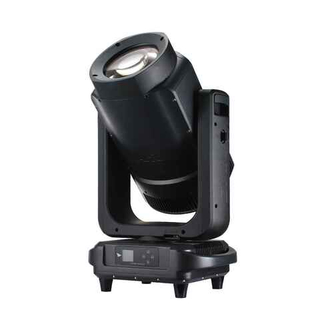

Profile moving head

Profile, или профильный moving head, позволяет точно формировать границы светового пятна.

Главная особенность — система моторизованных шторок framing.

С их помощью можно:

• ограничить свет по краям;
• получить квадратную или прямоугольную форму;
• вырезать свет за пределами декорации;
• точно подсветить объект;
• не засвечивать экран или соседнюю часть сцены.

Profile moving head применяют в театрах, концертных залах, телестудиях и крупных постановках.

Hybrid moving head

Hybrid объединяет несколько режимов в одном приборе:

• Beam;
• Spot;
• Wash;
• иногда Profile.

Переключение достигается за счет zoom, focus, frost и других компонентов оптической системы.

Hybrid удобен для проката и универсальных площадок, однако его отдельные режимы могут отличаться от возможностей специализированных приборов.

Где используют moving head

Концертные площадки

Moving head формируют динамичную световую картину, выделяют артистов и создают эффекты в воздухе.

Театры

В театрах используют тихие Spot, Wash и Profile moving head с плавными движениями и точным позиционированием.

Клубы

В клубах востребованы Beam и Hybrid с быстрыми движениями, prism, gobo и стробоскопом.

Дома культуры

Для домов культуры важна универсальность. Оборудование должно подходить для концертов, спектаклей, торжественных мероприятий и выступлений коллективов.

Рестораны и банкетные залы

Wash отвечает за атмосферную заливку, а Spot или Hybrid используется для шоу-программ и проекций.

Фестивали и open-air

Для улицы применяют moving head с соответствующей защитой от влаги и пыли.

Телевизионные студии

Особенно важны правильная цветопередача, бесшумность, высокая частота ШИМ и отсутствие мерцания в кадре.

Чем moving head отличается от обычного прожектора

Обычный статичный прожектор после установки светит в одном направлении. Чтобы изменить его положение, необходимо вручную скорректировать крепление.

Moving head способен менять направление автоматически.

Статичные приборы при этом не теряют своей актуальности. Они используются для постоянной заливки, фронтального света, подсветки декораций и других задач.

Moving head дополняет статичный свет, а не всегда полностью заменяет его.

Можно ли использовать moving head без контроллера

Да. Большинство моделей могут работать в автоматическом режиме, по звуку или в системе Master/Slave.

Однако без контроллера возможности прибора ограничены. Встроенная программа не учитывает сценарий мероприятия, положение артистов и структуру музыкального материала.

Для профессионального использования рекомендуется DMX-управление.

На что обратить внимание при выборе

Тип прибора

Сначала определите задачу:

• Beam — узкие воздушные лучи;
• Spot — gobo и акценты;
• Wash — мягкая заливка;
• Profile — точное формирование границ;
• Hybrid — несколько режимов в одном корпусе.

Яркость

Не сравнивайте модели только по мощности источника. На итоговый результат влияют оптика, угол раскрытия и эффективность системы.

Угол раскрытия

Узкий угол нужен для Beam. Широкий — для Wash. Для универсальных задач полезен zoom.

Система цветов

Для простых эффектов достаточно цветового колеса. Для плавного смешения цветов предпочтительнее RGBW или CMY.

Уровень шума

Для театров, студий и конференций выбирайте приборы с тихим режимом работы.

DMX и RDM

Проверьте количество каналов, доступные режимы и совместимость с системой управления.

Вес и размеры

Необходимо учитывать грузоподъемность фермы, способ монтажа, транспортировку и размеры кейсов.

IP-защита

Для улицы выбирают оборудование с подходящим классом защиты. Обычный indoor moving head нельзя эксплуатировать под дождем.

Сервис и запчасти

Moving head содержит двигатели, ремни, датчики, вентиляторы и сложную оптику. Поэтому важны доступность обслуживания, технической поддержки и комплектующих.

Частые ошибки при эксплуатации

Перемещение прибора за голову

Поднимать moving head следует за штатные ручки основания. Перенос за голову или раму может повредить механизмы.

Установка без страховочного троса

При подвесном монтаже необходимо использовать независимый страховочный трос.

Использование обычного микрофонного кабеля вместо DMX

Внешне кабели могут быть похожи, но их электрические характеристики отличаются. Для надежной передачи сигнала рекомендуется использовать кабель, предназначенный для DMX.

Закрытые вентиляционные отверстия

Недостаточное охлаждение приводит к перегреву, снижению яркости и ускоренному износу компонентов.

Работа indoor-прибора на улице

Отсутствие дождя в момент монтажа не делает indoor-модель уличной. Конденсат, влажность и пыль также могут повредить оборудование.

Отключение питания без завершения работы лампы

В ламповых моделях важно соблюдать порядок выключения и охлаждения, установленный производителем.

Слишком плотная установка приборов

Moving head нуждается в свободном пространстве для движения Pan и Tilt. Соседние приборы, фермы и декорации не должны ограничивать траекторию головы.

Как обслуживать moving head

Регулярное обслуживание помогает сохранить яркость и точность работы.

Необходимо:

• очищать внешние линзы;
• удалять пыль из вентиляционных каналов;
• проверять вентиляторы;
• осматривать ремни и механические узлы;
• проверять разъемы;
• контролировать надежность креплений;
• устанавливать обновления прошивки, если они предусмотрены;
• хранить и перевозить прибор в подходящем кейсе.

Внутреннюю оптику и механизмы должен обслуживать квалифицированный специалист. Неправильная разборка может нарушить калибровку и привести к повреждению компонентов.

Часто задаваемые вопросы

Что означает moving head?

Moving head переводится как «движущаяся голова». Это сценический прибор, который автоматически поворачивает световой модуль по горизонтали и вертикали.

Как двигается moving head?

Внутри установлены шаговые двигатели, приводящие в движение оси Pan и Tilt. Положение задается через DMX или встроенную программу.

Для чего нужен DMX?

DMX передает команды от контроллера к прибору. С его помощью оператор управляет движением, яркостью, цветом, gobo, prism, focus, zoom и другими функциями.

Нужен ли дым для работы moving head?

Прибор работает и без дыма. Однако Beam и другие воздушные эффекты становятся заметными в пространстве только при наличии хейза или сценического дыма.

Чем moving head отличается от сканера?

В moving head поворачивается вся голова с оптической системой. В сканере направление света изменяется с помощью подвижного зеркала.

Сканер может двигать луч быстрее, но moving head обычно обеспечивает больший диапазон движения и более широкие возможности.

Какой moving head выбрать для небольшой сцены?

Для общей заливки используют Wash, для проекций и акцентов — Spot. Для динамичных эффектов добавляют Beam или Hybrid.

Сколько moving head нужно для сцены?

Количество зависит от размеров площадки, высоты подвеса, требуемой яркости и сценария. Для небольшой сцены можно начать с нескольких приборов, но точный расчет выполняют под конкретный проект.

Можно ли подключить несколько приборов к одному контроллеру?

Да. Приборы соединяются в DMX-линию и получают индивидуальные или одинаковые адреса в зависимости от требуемого управления.

Вывод

Moving head — это автоматизированный сценический световой прибор с подвижной головой. Он изменяет направление света по осям Pan и Tilt, а также управляет цветом, яркостью, gobo, prism, focus, zoom и другими параметрами.

Принцип работы можно представить следующим образом:

1. источник формирует свет;
2. оптическая система изменяет его цвет и форму;
3. двигатели поворачивают голову;
4. контроллер передает команды по DMX;
5. прибор выполняет запрограммированную световую сцену.

Beam используется для узких воздушных лучей, Spot — для проекций и акцентов, Wash — для мягкой заливки, Profile — для точного ограничения светового пятна, а Hybrid объединяет несколько функций.

Специалисты ZUMEN помогут подобрать moving head с учетом размеров сцены, типа мероприятий, требований к яркости, уровню шума, управлению и условиям эксплуатации.
