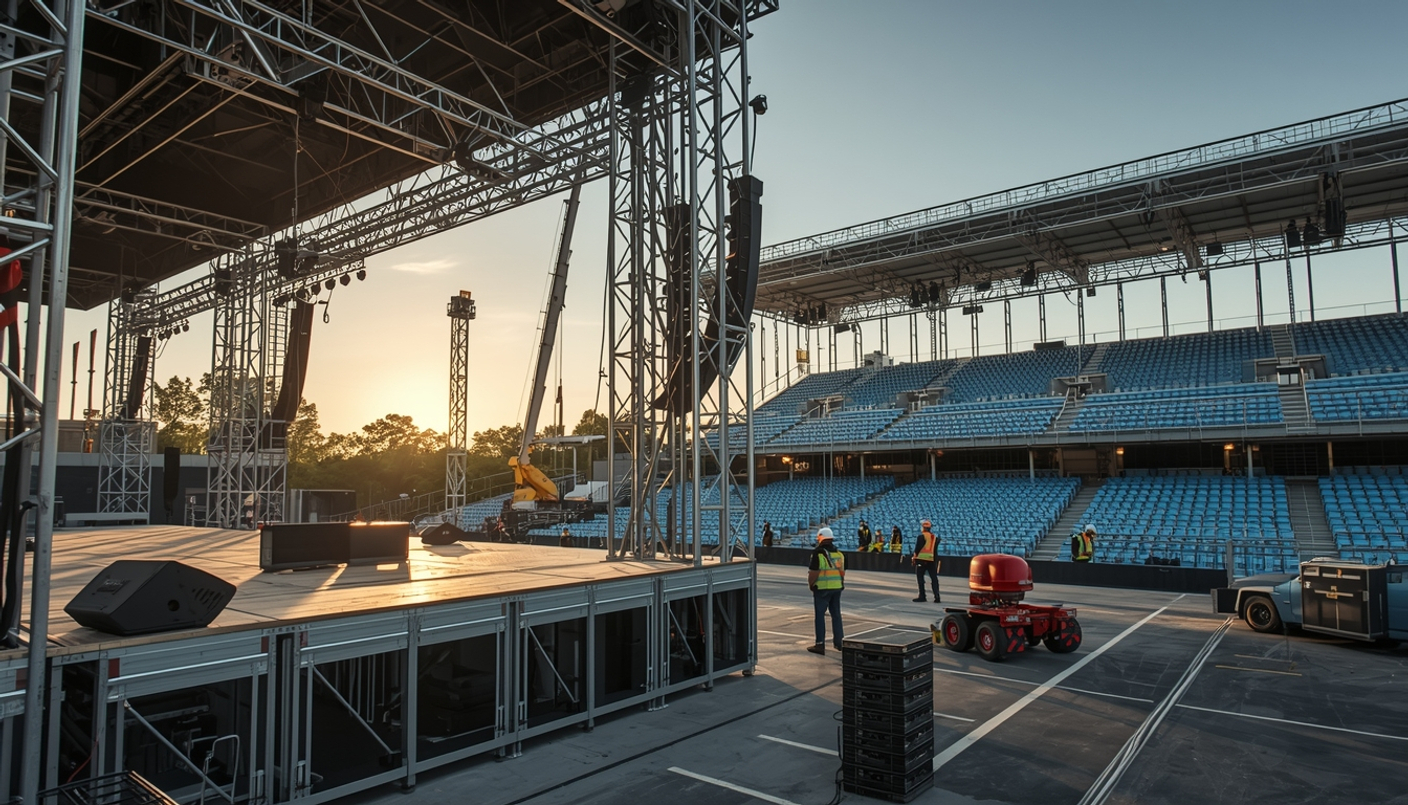

Сцена, подиум, трибуна: гид по выбору оборудования для мероприятий

Когда вы приходите на концерт, фестиваль или крупную конференцию, вы видите готовую картинку: сцену, где выступают артисты, трибуны со зрителями, подиумы для презентаций. Но то, что остается за кадром — это сложная инженерная система, которая должна быть безопасной, надежной и при этом мобильной.

Почему именно модульные системы?

Главная фишка конструкций- модульность. Это как конструктор LEGO для взрослых: из одних и тех же элементов можно собрать небольшую сцену в местном ДК, огромный подиум для модного показа или трибуну на стадионе на тысячи зрителей.

Преимущества такого подхода очевидны:

Быстрый монтаж и демонтаж — время деньги, особенно при аренде площадки.
Компактное хранение — элементы не занимают половину склада.
Универсальность — один и тот же парк оборудования работает на разных проектах.
Адаптация к рельефу — неровный пол или уличная площадка с уклоном не проблема.

Важный параметр — допустимая нагрузка. Стандарт для большинства конструкций — 500 кг/м², но есть усиленные варианты (EV 86+ и другие), которые держат 750 кг/м². Это критически важно, если на сцене будет тяжелое видеооборудование, рояль или толпа людей.

Из чего состоит подиум:

Настил Event T10 — это алюминиевая рама с фанерным щитом, покрытым защитным слоем. Снизу настил усилен поперечинами, чтобы не прогибался. По углам есть резьбовые вставки для крепления ножек.
Траверса Event — алюминиевая балка высотой 18 см, на которую укладываются настилы. Именно она передает нагрузку на опоры.
Опорная конструкция — это строительные из которых собираются стойки нужной высоты.
Винтовые домкраты — позволяют выровнять конструкцию на неровной поверхности (ход до 41 см).

Лайфхак: Для небольших подиумов высотой до 1 метра можно использовать специальные алюминиевые вставные ножки Q60, которые крепятся прямо к настилу. Это еще быстрее, чем собирать полноценные леса под конструкцией.

Трибуны: безопасность и комфорт зрителей

Трибуны — это зона повышенной ответственности, потому что речь идет о жизни и здоровье людей. Система позволяет собирать как стоячие, так и сидячие трибуны любой конфигурации.

Главные параметры трибуны — это ширина ступени и высота подъема (угол наклона). От этого зависит, насколько комфортно будет зрителям и какой обзор откроется.

EV 86: шаг ступени 0.857 м, высота подъема 0.166 м (угол 11°). Классический вариант.
EV 100: шаг ступени 1.00 м, высота подъема 0.25 м (угол 14°).
EV 104: шаг ступени 1.036 м, высота подъема 0.25 м (угол 13.6°).

Варианты рассадки:

Скамьи. Самый экономичный вариант для максимального количества людей. Скамьи делаются из анодированного алюминия и фанеры с гладким покрытием.
Литые сиденья (Bucket). Более комфортный вариант. Сиденья Novanta крепятся к специальным скамьям с отверстиями. Они защищены от ультрафиолета и сделаны из огнеупорного материала — важно для безопасности.
Откидные сиденья (Tip-up). Максимальный комфорт. Рекомендуются для длительных мероприятий и VIP-зон.

Безопасность трибун:
Обязательный элемент — ограждения. Для трибун используются специальные стойки и поручни, которые предотвращают падение людей. Есть даже ограждения с дополнительной защитой для детей (выше и с меньшими просветами).

Лестницы и доступ: чтобы артисты не спотыкались

Подняться на сцену или трибуну должно быть удобно и безопасно.

Маршевые лестницы (U-образная балка на 5 ступеней). Удобны тем, что последней ступенью становится сам настил сцены — нет порожка.
Модульные лестницы. Позволяют собрать лестницу с любым количеством ступеней под нужную высоту.

Все лестницы комплектуются ограждениями, в том числе детскими, с дополнительной защитой.

Фермы и подвесное оборудование: свет, звук и видео

Если подиумы и трибуны — это то, на чем стоят люди, то фермы — это то, что висит у них над головами. Фермовые системы делятся на алюминиевые (для легких и средних нагрузок) и стальные (для тяжелых конструкций и больших пролетов).

Алюминиевые фермы (серии H30 и H40):

H30D — трехпоясная ферма треугольного сечения (внешний размер 287 мм). Легкая, для небольших нагрузок.
H30V — четырехпоясная ферма квадратного сечения (287 мм). Более прочная и устойчивая к кручению.
H40D и H40V — усиленные версии с внешним размером 387 мм.

Из ферм собирают подвесные конструкции для софитов, акустических систем, видеоэкранов, а также различные порталы и выставочные стенды.

Стальные фермы (Tower, Maxi, Nova, Super-Truss):
Это тяжелая артиллерия для больших концертных крыш и сложных конструкций. Они выдерживают колоссальные нагрузки и перекрывают пролеты до 40 метров. В каталоге есть подробные таблицы нагрузок в зависимости от пролета — без этого невозможен инженерный расчет.

Системы FOH (Front Of House): где живут звукорежиссеры

FOH — это место звукооператора и светорежиссера, обычно в центре зала.

Плюс готовых решений — они просчитаны инженерами, есть сертификаты и журналы испытаний. Вам не нужно изобретать велосипед, можно взять проверенную конструкцию под стандартный пульт.

Как соединить крышу и сцену: универсальная граунд-опора

Раньше это была головная боль монтажников: крыша живет своей жизнью, сцена своей, и их нужно было как-то стыковать и балансировать. Граунд-опора решает эту проблему, позволяя регулировать положение опор и использовать вес самой сцены как часть противовеса для крыши, снижая потребность в дополнительном балласте.

Безопасность и качество: на чем держится репутация

Вся продукция проходит строгий контроль и сертифицирована по немецким стандартам (TÜV, DIN, EN 13814). Что это значит на практике:

Стальные элементы защищены методом горячего цинкования — им не страшна коррозия, даже если конструкция стоит под дождем.
Алюминиевые элементы (настилы, траверсы, фермы) легкие и прочные, не ржавеют.
Фанерные щиты имеют специальное защитное покрытие, устойчивое к истиранию и влаге.
На каждый тип конструкции есть статические расчеты и журналы испытаний. При аренде или покупке требуйте эти документы — это гарантия безопасности.

Резюме: как выбрать систему

Определите задачу: что именно вы строите (сцену, трибуну, подиум, фермовую конструкцию)?
Рассчитайте нагрузки: сколько будут весить люди, оборудование, декорации?
Учитывайте место: в помещении или на улице, ровный ли пол?
Подумайте о логистике: есть ли место для хранения, как быстро нужно монтировать?
Проконсультируйтесь со специалистами.
